Cuando el transportador raspador transporta materiales, los materiales se aprietan debido a la fuerza de empuje de la cadena raspadora en la dirección de marcha, bajo las limitaciones de la propia gravedad del material y la placa lateral de la carcasa, se genera fricción interna entre los materiales, lo que garantiza el estado estable entre las capas de material, y puede superar la resistencia a la fricción causada por el movimiento de materiales dentro de la carcasa del canal, de esta manera, los materiales se transportan con la cadena raspadora y avanzan, forman el flujo continuo y completo del material.

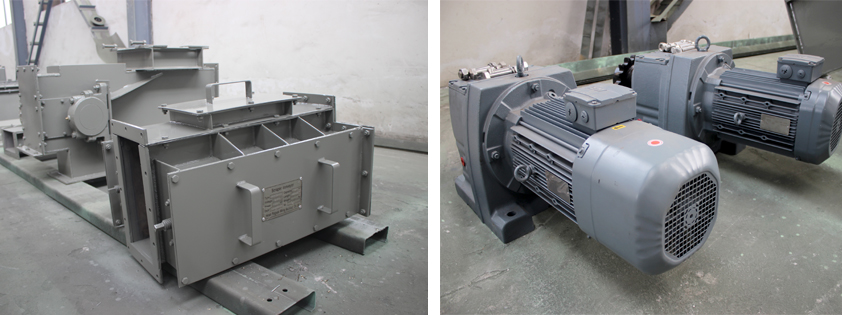

El transportador de cadena con raspador inclinado MC es un tipo de equipo de transporte continuo para polvo, partículas y material a granel de bloques pequeños. Los materiales se transportan hacia adelante con la ayuda de la cadena de raspador en movimiento. Es adecuado para la ocasión de aplicación que requiere transporte cerrado con capacidad no muy grande, diseño complicado con puntos de carga de múltiples materiales, así como puntos de descarga múltiples.
Material a procesar: _____ Densidad aparente: _____t/m3 Tamaño del material:____mm Capacidad de manipulación:_____t/h Distancia del centro desde la entrada hasta la salida:______m Ángulo de instalación: ________° Fuente de alimentación de trabajo: _____V ______HZ
● La carcasa con proceso cerrado y de flexión evitará la entrada de agua
● La cadena del raspador es una conexión rígida, las fallas rara vez ocurren durante la operación
● La cadena transportadora del raspador es 45CrMo, más resistente al desgaste y tiene una mayor intensidad
● Se puede agregar una placa de revestimiento de acero para evitar el desgaste y la abrasión según los requisitos.
● Se permite un ángulo inclinado de 30° a 90° para adaptarse a su proyecto
● Alcance de la distancia de transporte de hasta 40 m para cumplir con varios requisitos de transporte
● La temperatura del material puede alcanzar hasta 120 ℃
● El ancho del canal puede ser de 160 a 500 mm para cumplir con diferentes rendimientos
4. Cuerpo del transportador raspador
1, raspador, cadena
(1) La deformación por flexión del raspador no debe ser superior a 5 mm.La longitud de desgaste del raspador de cadena doble y de cadena media no debe exceder los 10 mm.
(2) El alargamiento de la cadena de anillos no debe exceder el 2% de la longitud de diseño.El desgaste del diámetro del anillo de la cadena no debe exceder de 1 a 2 mm.
(3) Al ensamblar cadenas viejas, se deben ensamblar cadenas con el mismo grado de desgaste para garantizar la misma longitud de la cadena.
(4) Los pernos y tuercas utilizados para conectar el raspador a la cadena deben ser del mismo tipo y especificaciones.El
2, tolva transportadora rascadora br /> (1) la deformación del plano de la tolva no debe exceder los 4 mm.
(2) Las soldaduras no deben soldarse, y el desgaste de la placa intermedia y el piso no debe exceder el 30 % del espesor de diseño (localmente no exceder el 50 %).
(3) La conexión entre el conducto y el tanque de transición no debe exceder los 2 mm boca abajo y los 4 mm del lado izquierdo o derecho.
(4) La parte superpuesta del conducto sin curvarse.
(5) El conector del conducto no debe estar soldado ni roto.El desgaste del orificio no supera el 10 % del diseño original.
(6) El ancho de los bordes superior e inferior de la ranura del conducto no debe exceder los 5 mm.
(7) El piso de la rampa no debe estar significativamente deformado.
