Seis formas de aumentar la producción del tamiz del agitador rotatorio

Para maximizar el rendimiento operativo de una criba vibratoria rotativa industrial, los operadores de la planta deben implementar optimizaciones sistemáticas en todos los parámetros mecánicos y la dinámica de alimentación. Lograr un rendimiento volumétrico máximo requiere una asignación precisa del tamaño de malla, ajustes estratégicos de la frecuencia de vibración y amplitud multiplano, utilización de configuraciones de cribado multicapa, estabilización continua de la alimentación volumétrica, ejecución rigurosa de integraciones de cribado ultrasónico y programas de mantenimiento mecánico regularizados.

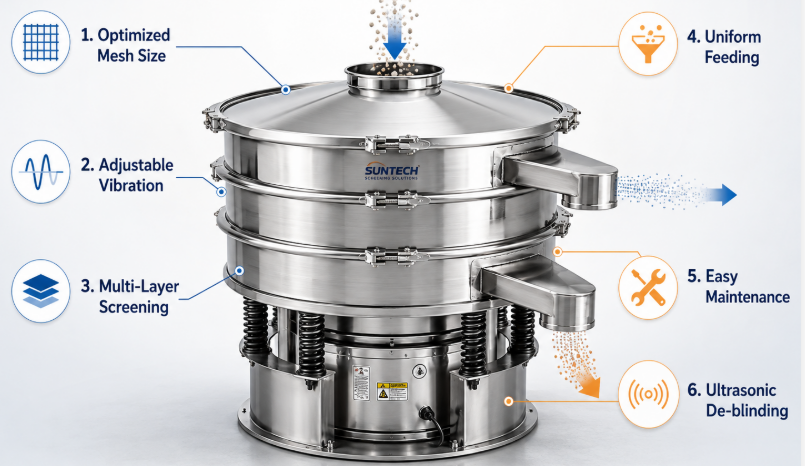

Tabla de contenido

• Seleccione el tamaño de malla apropiado

• Ajuste la frecuencia y amplitud de la vibración

• Aumentar el número de capas de pantalla

• Optimice la cantidad de alimento y el método de alimentación

• Limpie y mantenga la pantalla con regularidad

• Integre la tecnología avanzada de deslumbramiento por ultrasonidos

Seleccione el tamaño de malla apropiado

Seleccionar el tamaño de malla apropiado implica equilibrar la relación del área abierta de la pantalla con la integridad estructural mecánica de la tela metálica para garantizar el paso rápido de partículas y evitar la acumulación de partículas cercanas al tamaño.

En el análisis de ingeniería de una criba vibratoria rotativa industrial, la velocidad de rendimiento es directamente proporcional al porcentaje de área abierta total de la tela de la criba. Al procesar materiales industriales densos o polvos químicos, seleccionar una malla basada únicamente en puntos de corte de separación nominales a menudo da como resultado caudales subóptimos. Los ingenieros deben evaluar el diámetro del cable junto con el tamaño de la apertura. Un diámetro de alambre más pequeño expande el área abierta neta total, permitiendo que pase un mayor volumen de material por unidad de tiempo, aunque simultáneamente reduce la vida útil mecánica absoluta de la tela de la pantalla bajo cargas de fatiga continuas.

La interacción entre la distribución del tamaño de las partículas y la apertura de la pantalla constituye una variable central en la física del procesamiento de materiales. Las partículas de tamaño cercano, definidas como aquellas que miden entre 0,85 y 1,15 veces la dimensión de la abertura, presentan un grave riesgo de atascarse dentro de las aberturas. Este fenómeno restringe el área de separación disponible y provoca una disminución lineal en la producción volumétrica. Al utilizar una malla diseñada con aberturas rectangulares o aberturas alargadas especializadas, la probabilidad de paso de partículas irregulares aumenta significativamente, mitigando el cegamiento y aumentando la producción agregada del conjunto de cribado industrial.

Las instalaciones de procesamiento europeas solicitan con frecuencia patrones de malla de acero inoxidable de alta resistencia tejidos a medida que optimizan la relación apertura-alambre. Nuestro departamento de ingeniería diseña estos sistemas con tensiones de malla especializadas que coinciden con las propiedades físicas del material objetivo, ya sea que se trate de agregados minerales de alta densidad o ingredientes alimentarios delicados. Al alinear los parámetros de la malla con la dinámica específica del material, la eficiencia general del procesamiento aumenta, lo que permite a la máquina sostener un procesamiento de gran volumen sin incurrir en fallas mecánicas prematuras.

Especificaciones técnicas para la optimización de malla.

Ventajas de rendimiento de la asignación de malla optimizada

1. Minimización del atrapamiento de partículas de tamaño cercano, manteniendo así configuraciones consistentes de áreas abiertas en ciclos de producción extendidos.

2. Reducción de la contrapresión sobre la superficie de cribado, lo que permite un espesor uniforme del lecho de material en todo el diámetro de la criba vibratoria rotativa.

3. Transferencia de resonancia mecánica mejorada entre el motor de accionamiento y la tela de la pantalla, lo que reduce las pérdidas de energía por los efectos de amortiguación del material.

Ajuste la frecuencia y amplitud de la vibración

Ajustar la frecuencia y amplitud de la vibración requiere manipular los pesos excéntricos superior e inferior del motor vibratorio para optimizar el tiempo de retención del material y las fuerzas de aceleración a través de la superficie de la plataforma.

La fuerza motriz mecánica de una criba vibratoria rotativa profesional depende en gran medida de la configuración de los pesos excéntricos montados en el eje del motor de vibración vertical. El peso excéntrico superior genera un movimiento orbital horizontal, que impulsa el material desde el punto de alimentación central hacia la periferia. El peso excéntrico inferior imparte un movimiento de inclinación vertical, que determina la aceleración vertical y fluidifica el lecho de material. La modulación del ángulo de fase entre estos dos pesos altera la trayectoria de desplazamiento en espiral del material, regulando directamente su tiempo total de retención en la plataforma de cribado.

Para maximizar la producción, el material debe formar un lecho delgado y altamente fluidizado que cubra la máxima superficie posible de la pantalla sin detenerse ni acumularse a lo largo del perímetro de descarga. El aumento de la amplitud de la vibración mediante bloques de peso excéntricos adicionales mejora la fuerza de impacto vertical. Esta fuerza adicional desaloja las partículas adheridas y rompe la adhesión de la superficie en materiales húmedos o cohesivos. Sin embargo, una amplitud excesiva puede hacer que las partículas reboten excesivamente, disminuyendo su probabilidad de pasar a través de las aberturas de la criba y aumentando la tensión estructural en los cojinetes del motor y la carcasa del marco de la criba.

Las evaluaciones reales de los clientes muestran que las plantas de procesamiento europeas prefieren los variadores de frecuencia (VFD) junto con configuraciones de motores de doble peso y alta resistencia. Esta configuración especializada permite a los operadores ajustar las velocidades del motor de 1440 RPM a 2900 RPM para adaptarse a las propiedades cambiantes del material. Nuestro equipo cuenta con un sistema de ángulo de avance ajustable, generalmente calibrado entre 15 y 45 grados, que proporciona un control preciso sobre la velocidad de desplazamiento del material y garantiza rutas de separación predecibles en una amplia gama de aplicaciones industriales.

Matriz de parámetros del mecanismo de vibración

Componentes estructurales del sistema de transmisión

• Motor vibratorio vertical: Diseñado a medida con extensiones de eje doble para soportar bloques de peso excéntricos pesados.

• Bloques de masa excéntrica ajustables: Pesos de acero segmentados calibrados para adiciones incrementales precisas a vectores de fuerza horizontales y verticales.

• Resortes de aislamiento de compresión de servicio pesado: espirales de acero de alta fatiga diseñadas para absorber tensiones laterales no funcionales y aislar el marco de la base.

Aumentar el número de capas de pantalla

Aumentar el número de capas de cribado multiplica el área de superficie de separación activa dentro del espacio de una sola máquina, lo que permite la clasificación de múltiples fracciones y aumenta la producción volumétrica total.

Cuando el espacio de la fábrica es limitado, agregar plataformas de cribado adicionales dentro de un solo conjunto de criba vibratoria giratoria proporciona un método eficaz para aumentar la producción general. Las configuraciones de varias plataformas separan el material de alimentación en fracciones de distintos tamaños simultáneamente, lo que elimina la necesidad de sistemas de cribado independientes en serie. En un diseño de triple o cuádruple piso, el material pasa a través de aberturas de malla progresivamente más finas desde el piso superior hasta la base inferior, distribuyendo la carga estructural en múltiples niveles y evitando que cualquier tela de malla se sobrecargue.

El diseño mecánico de sistemas multicapa requiere un cuidadoso equilibrio entre la distribución del peso y la rigidez estructural. A medida que se agregan anillos de protección y anillos de sujeción adicionales al conjunto vertical, el centro de gravedad se desplaza hacia arriba, cambiando la respuesta mecánica de los resortes de aislamiento. Para mantener una transferencia de vibración constante a las plataformas inferiores, los ingenieros deben ajustar las masas de peso excéntricas para compensar el aumento de la carga estructural. Sin estos ajustes, las plataformas inferiores pueden presentar fuerzas de aceleración reducidas, lo que lleva a la acumulación de material, al espesamiento del lecho y a una eventual disminución de la calidad general de la separación.

Nuestros modelos industriales de varias plataformas están construidos con anillos de sujeción reforzados de bloqueo rápido y marcos intermedios de alta resistencia para garantizar un sellado completo y mantener la alineación estructural bajo cargas pesadas. Este enfoque estructural evita la contaminación cruzada entre fracciones de productos, una limitación de diseño común en las alternativas de bajo costo. Los estándares de ingeniería europeos se centran en gran medida en la estabilidad estructural y la construcción de marcos modulares, lo que permite a los operadores adaptar o reconfigurar rápidamente las plataformas de cribado a medida que las necesidades de producción cambian con el tiempo.

Especificaciones de componentes de varias plataformas

Clasificaciones operativas para sistemas multicapa

1. Nivel de especulación gruesa: la plataforma de nivel superior maneja flujos de masa elevados, protegiendo las mallas inferiores más finas del desgaste de partículas intensas.

2. Nivel de tamaño intermedio: las plataformas intermedias manejan distribuciones precisas de partículas y mantienen tolerancias de tamaño estrechas para aplicaciones industriales.

3. Nivel de clasificación de finos: La plataforma inferior aísla los polvos ultrafinos y utiliza dispositivos anti-obstrucción exclusivos para mantener el paso constante del material.

Optimice la cantidad de alimento y el método de alimentación

La optimización de la cantidad y el método de alimentación requiere la implementación de dispositivos dosificadores volumétricos automatizados para establecer una distribución continua, centralizada y uniforme del material en toda la superficie de cribado.

Los aumentos repentinos de flujo másico incontrolados representan una causa principal de ineficiencia mecánica y cegamiento de las pantallas en las operaciones industriales. Cuando los materiales a granel se vierten de manera desigual en una criba vibratoria giratoria, el lecho de material se espesa rápidamente sobre el punto de entrada central. Esta acumulación amortigua las vibraciones mecánicas de la tela de la malla, evitando que las partículas entren en contacto con las aberturas de la malla. Para una eficiencia de separación óptima, la capa de material no debe exceder un espesor equivalente a tres o cuatro veces el tamaño de la abertura, asegurando que cada partícula pueda interactuar efectivamente con las aberturas de la pantalla.

La implementación de un sistema de alimentación centralizado y uniforme permite que el material entrante se disperse uniformemente en 360 grados inmediatamente después del contacto con la plataforma de cribado. Este enfoque maximiza el uso del área de cribado activo disponible y evita el desgaste prematuro en secciones localizadas de la tela metálica. El uso de equipos auxiliares externos, como válvulas rotativas, alimentadores de bandeja vibratoria o tolvas intermedias especializadas, ayuda a amortiguar las variaciones del flujo ascendente, asegurando un flujo de material constante y predecible que coincida con la capacidad de procesamiento de la máquina.

Nuestros diseños de equipos incluyen un cono de distribución central integrado ubicado directamente debajo de la entrada de alimentación. Este componente convierte el impacto vertical del material en un flujo radial suave, lo que reduce la tensión mecánica en la delicada malla de alambre. Este sistema de distribución es particularmente crítico cuando se integran sistemas de alta capacidad, como el separador de criba vibratoria rotatorio ultrasónico de la industria alimentaria para eliminación de impurezas , donde establecer un patrón de alimentación controlado y consistente es esencial para mantener estrictos estándares de pureza y evitar la sobrecarga de la criba.

Métricas de optimización del mecanismo de alimentación

Elementos clave para la regulación del flujo de alimentación

• Cono de distribución central: desvía los flujos verticales de material en trayectorias radiales para optimizar la utilización de la plataforma de cribado.

• Puerta de amortiguación ajustable: regula la velocidad del material en la entrada de la máquina para evitar que los impactos de alta velocidad dañen la malla.

• Conjunto de sensores de carga automatizados: rastrea el peso del material a lo largo de la plataforma y ajusta dinámicamente las velocidades del alimentador para maximizar el rendimiento.

Limpie y mantenga la pantalla con regularidad

La limpieza y el mantenimiento periódicos de la malla requieren el cumplimiento estricto de programas de mantenimiento preventivo para reemplazar las juntas desgastadas, verificar la tensión de la malla y limpiar las aberturas obstruidas.

La eficiencia mecánica de una criba vibratoria rotativa industrial depende en gran medida de mantener la tensión estructural adecuada a través de la tela metálica. Durante ciclos operativos prolongados, el impacto continuo del material y la vibración estructural hacen que la malla de la criba se estire y se hunda. Esta pérdida de tensión amortigua la energía acústica y mecánica transferida desde el motor vibratorio, lo que ralentiza el movimiento del material y reduce la eficiencia general de la separación. Las inspecciones semanales son fundamentales para verificar que la malla permanezca firmemente adherida a su anillo de soporte y que el mecanismo tensor esté firmemente bloqueado en su lugar.

Además de monitorear la tensión de la malla, mantener una integridad de sellado confiable en todas las interfaces del marco intermedio es esencial para una operación consistente. Las juntas de silicona o EPDM desgastadas o dañadas pueden permitir que las partículas finas pasen por alto las aberturas de la pantalla, lo que genera productos fuera de especificación y una posible contaminación cruzada. La implementación de un programa de mantenimiento estructurado que incluya la verificación del torque del anillo de sujeción, la inspección de los resortes de aislamiento en busca de microfracturas y la verificación de las conexiones de los terminales del motor ayuda a prevenir averías mecánicas inesperadas y garantiza la confiabilidad operativa a largo plazo.

Para aplicaciones que involucran materiales difíciles de cribar, la incorporación de dispositivos anti-cegadores dedicados, como bolas que rebotan o anillos deslizantes directamente debajo de la tela de la criba, proporciona una limpieza de apertura mecánica continua. Estos dispositivos rebotan contra la parte inferior de la malla durante el funcionamiento, desalojando las partículas atascadas y manteniendo despejada el área abierta. Esta configuración de mantenimiento es particularmente valiosa cuando se procesan materiales densos como polvos de carbonato de calcio en sistemas como el tamiz vibratorio rotatorio ultrasónico de polvo de carbonato de calcio , donde es necesaria una acción anti-obstrucción continua para mantener altas tasas de producción.

Matriz de tareas de mantenimiento preventivo

Integre la tecnología avanzada de deslumbramiento por ultrasonidos

La integración de tecnología avanzada de deslumbramiento ultrasónico introduce ondas acústicas de alta frecuencia directamente en la malla de la pantalla para romper la tensión superficial y eliminar el deslumbramiento al procesar polvos ultrafinos.

Los sistemas mecánicos anti-obstrucción estándar, como las pelotas de goma que rebotan o los discos deslizantes, a menudo tienen problemas al procesar materiales ultrafinos con malla inferior a 200. Estos polvos finos son muy propensos a la aglomeración, la carga electrostática y la adhesión a la superficie inducida por la humedad, lo que puede cegar las aberturas de la pantalla a los pocos minutos de iniciarse. La integración de un sistema de control ultrasónico avanzado resuelve este problema al convertir la energía eléctrica en vibraciones mecánicas de alta frecuencia y baja amplitud que mantienen la superficie de la pantalla continuamente limpia.

El sistema ultrasónico consta de un generador digital externo, un transductor piezoeléctrico y un anillo de distribución resonante especializado soldado directamente al marco de la pantalla. El generador emite oscilaciones eléctricas de alta frecuencia (normalmente entre 30 kHz y 36 kHz), que el transductor convierte en ondas acústicas microscópicas. Estas ondas viajan uniformemente por toda la superficie de la malla de alambre, generando pulsos continuos de alta frecuencia que reducen la fricción entre las partículas del material y los alambres de la pantalla, permitiendo que los polvos finos pasen rápidamente.

Esta tecnología es muy eficaz para tareas de separación exigentes, como las que se encuentran en el procesamiento de alimentos y la producción de productos químicos industriales. Los sistemas equipados con esta tecnología, como nuestras unidades de alto rendimiento separadoras de criba vibratoria giratoria ultrasónica , ofrecen hasta diez veces el rendimiento de los separadores mecánicos tradicionales cuando se manipulan materiales finos. Los fabricantes europeos de materiales avanzados y farmacéuticos favorecen en gran medida estos diseños ultrasónicos integrados porque proporcionan cortes de separación precisos y eliminan el desgaste de la malla causado por métodos de limpieza mecánicos agresivos.

Arquitectura de especificación de componentes ultrasónicos

Beneficios operativos de las configuraciones acústicas anti-ceguera

1. Eliminación completa del deslumbramiento de la pantalla debido a cargas electrostáticas, adhesión de humedad o formas complejas de partículas irregulares.

2. Mantiene proporciones estables de áreas abiertas durante tiradas de producción largas, lo que garantiza resultados de procesamiento predecibles y repetibles.

3. Reduce el desgaste físico de las mallas de malla fina al eliminar la necesidad de utilizar discos de limpieza mecánicos agresivos o bolas de goma.

Resumen

La optimización de la capacidad de procesamiento y el rendimiento de una criba vibratoria rotativa industrial requiere un enfoque sistemático que equilibre las configuraciones mecánicas con los métodos de manejo de materiales. Al seleccionar los parámetros de malla correctos, optimizar el peso de los motores y utilizar configuraciones de plataformas múltiples, las plantas pueden aumentar significativamente el rendimiento del material. La implementación de alimentadores volumétricos automatizados garantiza una utilización uniforme de la criba y evita la sobrecarga de la cama, mientras que las estrictas rutinas de mantenimiento preventivo protegen los componentes del desgaste prematuro y mantienen la tela de la criba funcionando de manera eficiente. Para manipular polvos difíciles, ultrafinos o cohesivos, la integración de sistemas avanzados de desobstrucción ultrasónica ofrece una solución altamente confiable, que mantiene aperturas de pantalla claras y maximiza el rendimiento de la producción en condiciones industriales exigentes.
