El elevador de cangilones con cadena de placa TB utiliza una cadena de rodillos con camisa de placa como componente de tracción, los cangilones se fijan en la placa de la cadena y se disponen de forma continua, se carga con el tipo de flujo de entrada y se descarga a baja velocidad y con carga pesada.
La máquina elevadora de cangilones tipo TB es adecuada para transportar material de molienda mediano, masivo y frágil con una densidad inferior a 2 t/m3, la temperatura del material no puede exceder los 250 ℃, como carbón, mineral, grava, coque, etc.
● Rendimiento de trabajo superior: amplio rango de elevación, no solo levanta polvo, partículas y material en bloques, sino que también levanta material de molienda de gran tamaño.
● Energía y rentabilidad: potencia motriz pequeña, bajo consumo de energía, ahorro de energía. Bajo la misma altura de elevación, consume solo 1/3 ~ 1/2 de consumo de energía en comparación con el elevador de cangilones con cadena de anillos.
● Estructura hermética al polvo: todo el elevador de cangilones adopta un diseño cerrado, libre de polvo y contaminación, lo que puede mejorar el entorno de trabajo.
● Aspecto atractivo: la carcasa del elevador de cangilones adopta una estructura nervada, buena rigidez, alta precisión y buena apariencia.

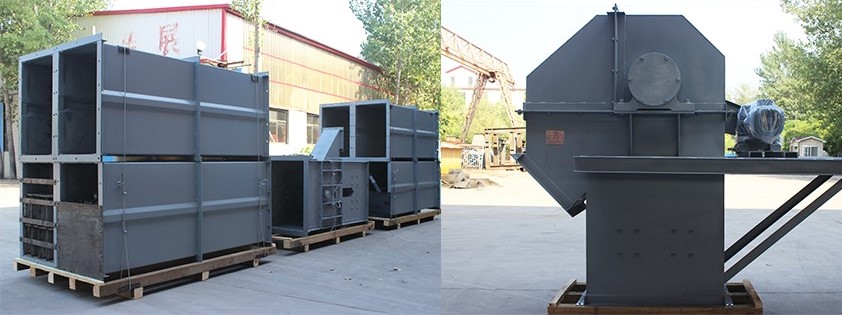

Foto del producto
Elevador de cangilones de cadena de placas | |||||||
Modelo | TB250 | TB315 | TB400 | TB500 | TB630 | TB800 | TB1000 |
Capacidad (m³/h) | 20~29 | 51~72 | 85~121 | 135~191 | 207~294 | 281~398 | 398~565 |
Máx.Tamaño de partícula | 60 | 60 | 80 | 100 | 125 | 125 | 150 |
Tipo de cucharón | J | T | T | T | T | T | T |
Volumen del cucharón (L) | 4.7 | 11.8 | 25.3 | 50 | 96 | 130 | 232 |
Velocidad del cucharón (m/s) | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 |
Paso de cadena de placa (mm) | 125 | 125 | 160 | 200 | 250 | 250 | 315 |
Cadena de placas No. | 1 | 2 | 2 | 2 | 2 | 2 | 2 |
Máx.Altura de elevación (m) | 50 | 40 | 40 | 40 | 40 | 30 | 30 |
La instalación del elevador de cangilones de cadena de placas se realizará en el siguiente orden: Instale los pernos de base en la base de acuerdo con el dibujo y, después de fijar la sección inferior en la base, instale la carcasa intermedia una por una en la sección inferior. (preste atención a la posición de instalación de la carcasa central de la puerta).
Después de instalar la carcasa intermedia, se instalan la sección superior y la cubierta del cabezal, y luego se instala la plataforma de transmisión.Instale el motor reductor, la rueda dentada impulsora y la cadena de transmisión en la plataforma de transmisión.
