TDG/THG
PK
8431390000
El eficiente elevador de cangilones TDG utiliza una cinta transportadora EP y una cinta de cable metálico como tracción, carga mediante excavación y descarga mediante método centrífugo e híbrido.La correa de caucho común puede soportar una temperatura del material de 80 ℃, mientras que la correa de caucho resistente al calor puede soportar 120 ℃.En comparación con el elevador de cangilones TD, la altura y capacidad de elevación mejoran significativamente; esta serie de elevadores de cangilones tiene varias especificaciones (TDG160~TDG1600).El elevador de cangilones tipo THG adopta una cadena de eslabones de alta resistencia como tracción, carga mediante excavación y descarga por gravedad y método híbrido. Los materiales se pueden transportar a una temperatura máxima de 250 ℃, en comparación con el elevador de cangilones TH, la altura y capacidad de elevación son Significativamente mejorado, este elevador de cangilones en serie tiene varias especificaciones (THG160~THG1600).
● Doble carcasa con gran rendimiento de hasta 1600 m3/h, la altura de elevación puede alcanzar los 75 m.
● Cadena de eslabones hecha de acero aleado con dureza moderada, alta resistencia y buena resistencia a la abrasión.
● Correa de caucho hecha de cable tejido, buena tenacidad y alta resistencia.
● Diseño totalmente cerrado, pequeña contaminación ambiental y condiciones de trabajo limpias.
● La caja de cambios de eje vertical, el acoplamiento hidráulico y el dispositivo de tope garantizan un funcionamiento estable
● Altura personalizada para satisfacer sus necesidades de elevación individuales
● Amplia gama de aplicaciones en diversas industrias y sectores

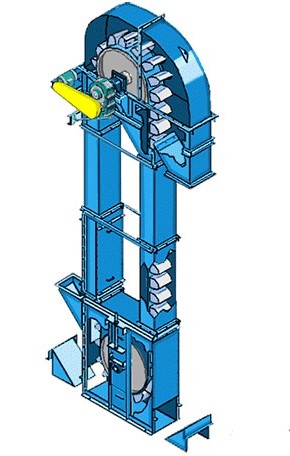

La tolva recoge el material del almacenamiento de abajo, lo eleva hasta la parte superior con la cinta transportadora o cadena y lo gira hacia abajo después de enrollarlo alrededor de la rueda superior, y el elevador de cangilones descarga el material en el conducto receptor.
La correa de transmisión del elevador de cangilones accionada por correa se usa generalmente como correa de goma, montada en el rodillo impulsor inferior o superior y en el rodillo de redireccionamiento superior e inferior.Los elevadores de cangilones accionados por cadena generalmente están equipados con dos cadenas de transmisión paralelas, con un par de ruedas dentadas de accionamiento en la parte superior o inferior y un par de ruedas dentadas de redireccionamiento en la parte inferior o superior.
Los elevadores de cangilones generalmente están equipados con una carcasa para evitar que entre polvo en el elevador de cangilones. T
| Tabla de parámetros técnicos del elevador de cangilones con correa TDG (con cangilón Zh) | |||||||||||
| Principales parámetros técnicos | TDG | TDG | TDG | TDG | TDG | TDG | TDG | TDG | TDG | TDG | TDG |
| 160 | 200 | 250 | 315 | 400 | 500 | 630 | 800 | 1000 | 1250 | 1600 | |
| Capacidad Q（m³/h） | 24 | 31 | 51 | 74 | 118 | 167 | 253 | 361 | 571 | 816 | 1112 |
| Balde Volumen /L | 1.9 | 2.9 | 4.6 | 7.4 | 12 | 19 | 29 | 47 | 74 | 117 | 184 |
| Paso de cubos /mm | 260 | 300 | 325 | 360 | 420 | 460 | 520 | 580 | 650 | 720 | 820 |
| Peso de Correa de tracción y cubo por metro (kg/m) | 22 | 21.5 | 33 | 33.2 | 42.2 | 62.3 | 78.53 | 106 | 145 | 155.5 | 223 |
| Velocidad de carrera v/（m/s) | 1.2 | 1.2 | 1.34 | 1.34 | 1.5 | 1.5 | 1.68 | 1.65 | 1.86 | 1.86 | 1.836 |
| Altura de elevación máx/m | 80 | 80 | 80 | 80 | 80 | 80 | 80 | 80 | 80 | 80 | 80 |
| Nota: la capacidad de la tabla se calcula según el 75% del factor de llenado. | |||||||||||
