TDG/THG
PK
8431390000

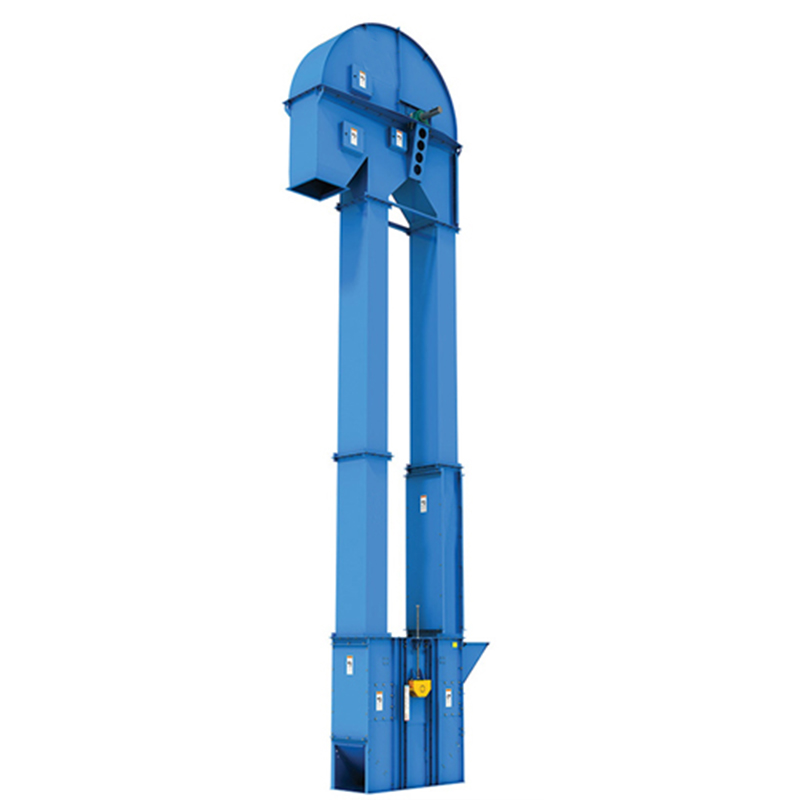

El elevador de cangilones de doble carcasa de cemento a prueba de polvo utiliza una cinta transportadora EP y una cinta de cable metálico como tracción, carga mediante excavación y descarga mediante método centrífugo e híbrido.La correa de caucho común puede soportar una temperatura del material de 80 ℃, mientras que la correa de caucho resistente al calor puede soportar 120 ℃.En comparación con el elevador de cangilones TD, la altura y capacidad de elevación mejoran significativamente
.
El elevador de cangilones tipo THG adopta una cadena de eslabones de alta resistencia como tracción, carga mediante excavación y descarga por gravedad y método híbrido. Los materiales se pueden transportar a una temperatura máxima de 250 ℃, en comparación con el elevador de cangilones TH, la altura y capacidad de elevación son Mejorado significativamente.
El cubo se llena con material y se transporta al terminal principal.Bajo la fuerza centrífuga del diseño parabólico, los materiales serán arrojados desde el cucharón al conducto de descarga.El dispositivo de conducción que adopta una caja de cambios de eje vertical impulsa las poleas para operar el movimiento de los cangilones transportadores en circular.Después de descargar los materiales en el conducto de descarga, los cubos vacíos regresan al fondo.
y repetir el proceso.

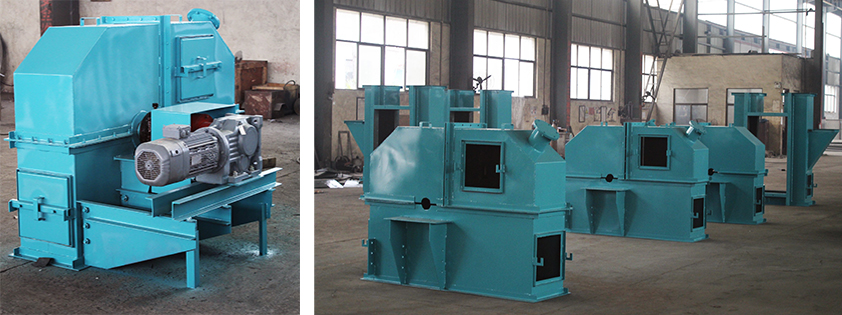

Foto del producto
1. Buen sellado, menos contaminación ambiental.
2. Fácil operación y mantenimiento, menos piezas de desgaste.
3. Bajo costo de uso, debido al ahorro de energía y menor mantenimiento, el costo de uso es muy bajo.
4. Operación confiable, principio de diseño avanzado, para garantizar la confiabilidad de toda la operación de la máquina, buen sellado.Menos contaminación ambiental.
5. Modelo de puerto estructural, alta precisión.La carcasa tiene un dobladillo y se presiona en el medio, y luego se suelda, con buena rigidez y hermosa apariencia.
6. El tamaño mecánico es pequeño, en comparación con otros tipos de ascensores con la misma cantidad de elevación, el tamaño mecánico de este ascensor es más pequeño.
7. Gran capacidad de transporte, esta serie de máquinas elevadoras tiene más de especificaciones NE15 ~ NE800.La capacidad de elevación oscila entre 15 y 800 m3/h.
8. Fácil de operar, menos mantenimiento, menos piezas de desgaste.La cadena transportadora es una cadena de rodillos de camisa, que se utiliza para la descarga por gravedad inducida y para el levantamiento vertical de diversas partículas de polvo y grumos.
| Tabla de parámetros técnicos del elevador de cangilones de doble carcasa de cemento a prueba de polvo (con cangilón Zh) | |||||||||||
| Principales parámetros técnicos | TDG | TDG | TDG | TDG | TDG | TDG | TDG | TDG | TDG | TDG | TDG |
| 160 | 200 | 250 | 315 | 400 | 500 | 630 | 800 | 1000 | 1250 | 1600 | |
| Capacidad Q（m³/h） | 24 | 31 | 51 | 74 | 118 | 167 | 253 | 361 | 571 | 816 | 1112 |
| Balde Volumen /L | 1.9 | 2.9 | 4.6 | 7.4 | 12 | 19 | 29 | 47 | 74 | 117 | 184 |
| Paso de cubos /mm | 260 | 300 | 325 | 360 | 420 | 460 | 520 | 580 | 650 | 720 | 820 |
| Peso de Correa de tracción y cubo por metro (kg/m) | 22 | 21.5 | 33 | 33.2 | 42.2 | 62.3 | 78.53 | 106 | 145 | 155.5 | 223 |
| Velocidad de carrera v/（m/s) | 1.2 | 1.2 | 1.34 | 1.34 | 1.5 | 1.5 | 1.68 | 1.65 | 1.86 | 1.86 | 1.836 |
| Altura de elevación máx/m | 80 | 80 | 80 | 80 | 80 | 80 | 80 | 80 | 80 | 80 | 80 |
| Nota: la capacidad de la tabla se calcula según el 75% del factor de llenado. | |||||||||||
