TH
PK
8431390000
La máquina elevadora de cangilones con cadena de anillos es un tipo de dispositivo de manipulación pasivo que adopta el modo de transmisión por cadena de anillos.Se compone principalmente de un tambor giratorio, una placa de arrastre, un cucharón, una varilla de péndulo y una cadena de anillos.La cadena de anillos es impulsada por el tambor giratorio y la placa de arrastre, y el cucharón está montado en ambos lados de la placa de cadena.Cuando la cadena está en marcha, el cucharón se mueve hacia arriba y hacia abajo para lograr el levantamiento del artículo.
Es ampliamente utilizado para materiales a granel con una densidad inferior a 1,5 t/m3, como carbón, cemento, arena, fertilizantes, alimentos, etc.
El principio de funcionamiento del elevador de cangilones con cadena de anillos es accionar el reductor a través del motor, de modo que la viga principal de la grúa discurra a lo largo de la cadena de tracción.En la viga principal de la grúa se instalan un mecanismo de transmisión y un dispositivo de elevación.El mecanismo de transmisión utiliza la potencia de la cadena de anillos para mover el dispositivo de elevación hacia arriba y hacia abajo a lo largo de la línea recta, de modo que se complete la carga del material del cucharón.

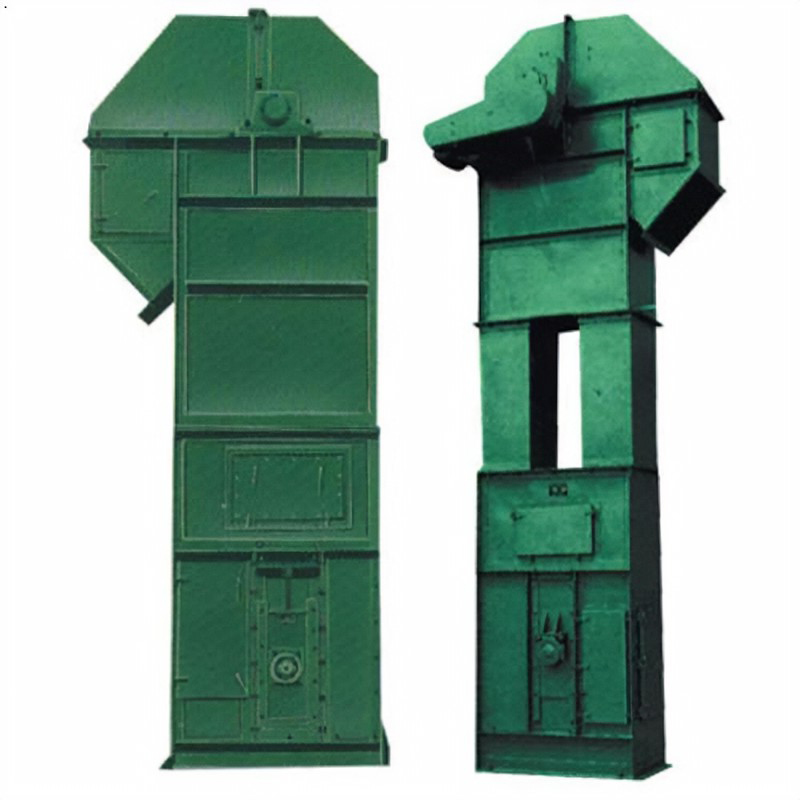

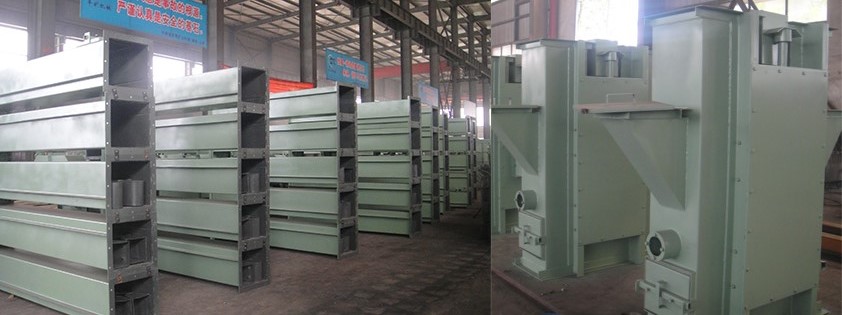

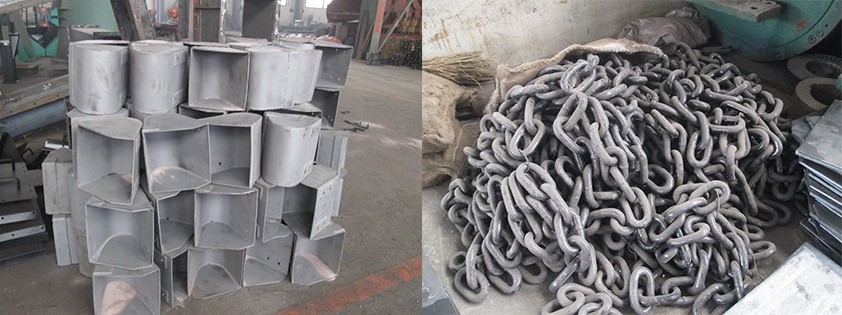

Foto del producto
Material a levantar: _____
Densidad aparente: _____t/m3
Capacidad de alimentación: _____t/h
Ascensor Altura de elevación _______m
Tamaño medio del material de alimentación:____mm
Máx.tamaño del material de alimentación: ____mm
Fuente de alimentación de trabajo: _____V ______HZ
| Elevador de cangilones de cadena de placas | |||||||
| Modelo | TB250 | TB315 | TB400 | TB500 | TB630 | TB800 | TB1000 |
| Capacidad (m³/h) | 20~29 | 51~72 | 85~121 | 135~191 | 207~294 | 281~398 | 398~565 |
| Máx.Tamaño de partícula | 60 | 60 | 80 | 100 | 125 | 125 | 150 |
| Tipo de cucharón | J | T | T | T | T | T | T |
| Volumen del cucharón (L) | 4.7 | 11.8 | 25.3 | 50 | 96 | 130 | 232 |
| Velocidad del cucharón (m/s) | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 |
| Paso de cadena de placa (mm) | 125 | 125 | 160 | 200 | 250 | 250 | 315 |
| Cadena de placas No. | 1 | 2 | 2 | 2 | 2 | 2 | 2 |
| Máx.Altura de elevación (m) | 50 | 40 | 40 | 40 | 40 | 30 | 30 |
