El elevador de cangilones con cadena de placa vertical de cemento para la industria de la construcción adopta una cadena de rodillos con camisa de placa como componente de tracción. Utiliza el modo de descarga por gravedad y es adecuado para material de bloques medianos y grandes con propiedades de molienda, densidad suelta inferior a 2 t/m³, mientras que el máximo.La temperatura del material no debe exceder los 250 ℃.
La altura de elevación del cucharón de cemento TB varía de 5 ma 50 m, la capacidad varía de 20 m³/h a 560 m³/h, se usa ampliamente en industrias químicas, mineras, metalúrgicas, de materiales de construcción, de carbón, hidroeléctricas, cementeras y otros departamentos.

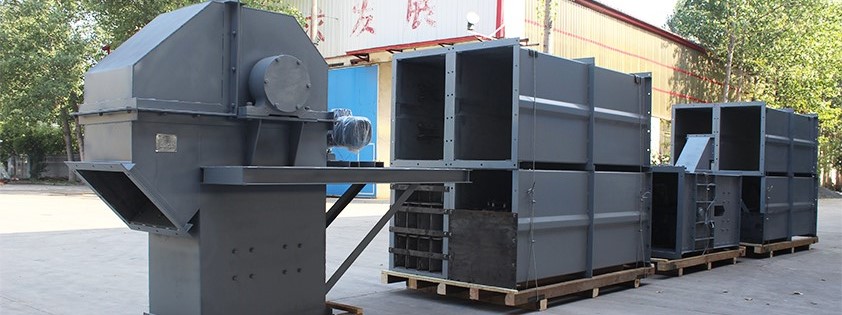

Foto del producto
Elevador de cangilones de cadena de placas | |||||||
Modelo | TB250 | TB315 | TB400 | TB500 | TB630 | TB800 | TB1000 |
Capacidad (m³/h) | 20~29 | 51~72 | 85~121 | 135~191 | 207~294 | 281~398 | 398~565 |
Máx.Tamaño de partícula | 60 | 60 | 80 | 100 | 125 | 125 | 150 |
Tipo de cucharón | J | T | T | T | T | T | T |
Volumen del cucharón (L) | 4.7 | 11.8 | 25.3 | 50 | 96 | 130 | 232 |
Velocidad del cucharón (m/s) | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 |
Paso de cadena de placa (mm) | 125 | 125 | 160 | 200 | 250 | 250 | 315 |
Cadena de placas No. | 1 | 2 | 2 | 2 | 2 | 2 | 2 |
Máx.Altura de elevación (m) | 50 | 40 | 40 | 40 | 40 | 30 | 30 |
1. La sección superior: la instalación de la pista (doble fila) evita el balanceo de la cadena;tope antirretroceso para evitar que el respaldo de la tolva y el material obstruyan la carcasa inferior;Puerto de descarga equipado con una placa de goma para evitar el retroceso del material.
2. Las carcasas intermedias: parte de la sección intermedia con rieles (sección de doble fila), para evitar que la cadena se balancee durante el trabajo;parte de la sección intermedia con puertas de inspección para mantenimiento.
3. La sección inferior: dispositivo tensor instalado, tensor de resorte o tensor de peso equilibrado.
4. Las ruedas dentadas superior e inferior adoptan material ZG310-570, todo el HB229-269 templado y revenido, la superficie del diente templa HRC40 ~ 48.

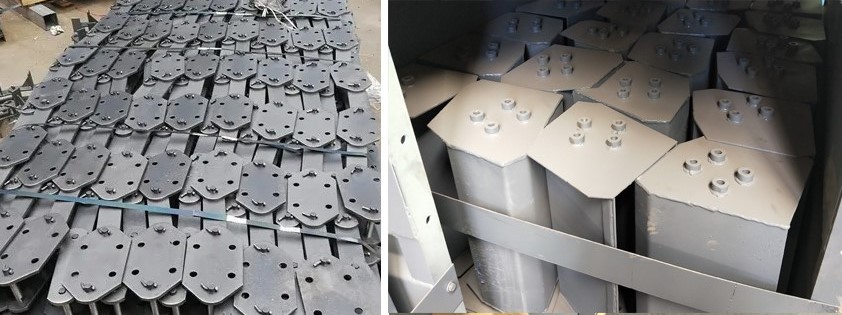

5. Cadena de placa: La placa de cadena está hecha de acero 45 #, HRC36 ~ 42
