Diferencias entre criba vibratoria lineal y criba vibratoria giratoria

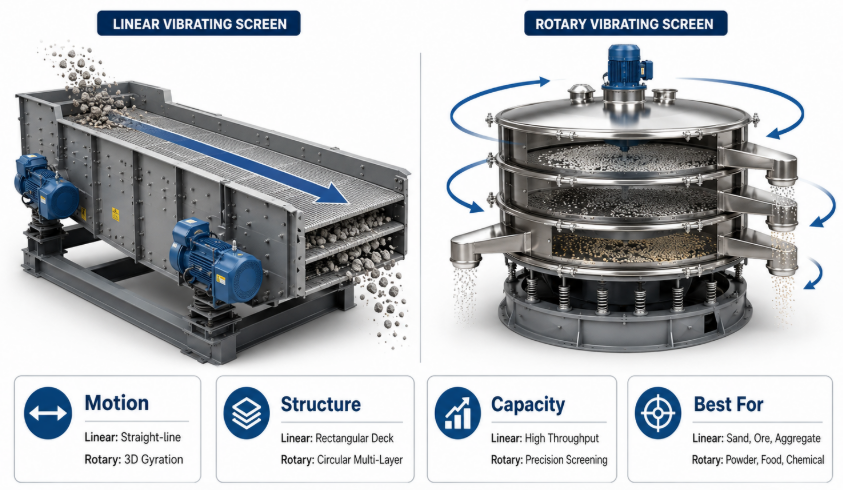

La diferencia fundamental entre una criba vibratoria lineal y una criba vibratoria giratoria reside en su trayectoria mecánica, diseño estructural y cinemática operativa: las cribas lineales utilizan motores sincrónicos duales que giran en direcciones opuestas para generar fuerza lineal para una clasificación de materiales en línea recta, de alta capacidad y de servicio pesado (normalmente para materiales secos de grueso a medio), mientras que las cribas giratorias utilizan un único motor vertical con pesos excéntricos para generar un giro tridimensional (horizontal, vertical e inclinado) diseñado para clasificación multicapa de alta precisión y separación húmeda/seca de polvos ultrafinos y materiales delicados.

De un vistazo

Trayectoria cinemática y principios operativos

La principal distinción cinemática entre estos dos sistemas reside en la generación del vector de fuerza: una criba vibratoria lineal funciona a través de vectores de fuerza lineales producidos por dos motores contrarrotativos, mientras que una criba vibratoria giratoria emplea un único motor de vibración vertical con pesos excéntricos ajustables para ejecutar un movimiento tridimensional complejo.

Para comprender la mecánica de la criba vibratoria lineal, es necesario analizar la sincronización de su sistema de accionamiento de doble motor. Cuando dos motores vibratorios idénticos se instalan paralelos entre sí y giran en direcciones opuestas, las fuerzas centrífugas generadas por sus bloques excéntricos se anulan en dirección paralela al eje del motor. Al mismo tiempo, estas fuerzas se superponen entre sí en dirección perpendicular al eje del motor. Esto crea un vector de fuerza resultante unificado y poderoso. Esta fuerza se transfiere directamente a la caja de la criba en un ángulo específico, generalmente de 30 a 45 grados con respecto a la plataforma de la criba. Como resultado de este vector de fuerza, los materiales cargados en la plataforma de la criba son lanzados hacia adelante en una trayectoria lineal parabólica continua. La rápida aceleración hacia arriba y hacia adelante obliga a las partículas a levantarse repetidamente de la superficie de la malla, lo que permite que las partículas más pequeñas y de menor tamaño caigan a través de las aberturas, mientras que los materiales de gran tamaño viajan directamente a la salida de descarga. Este proceso ocurre con un tiempo de retención mínimo.

Por el contrario, la criba vibratoria giratoria utiliza un único motor de vibración vertical equipado con pesos excéntricos en sus ejes superior e inferior. La rotación del motor convierte esta energía cinética rotacional en una combinación de movimientos tridimensionales horizontales, verticales e inclinados. Esta vibración multieje se transmite directamente a la malla circular de la criba. El material introducido en el centro de la plataforma circular se ve obligado a girar en espiral hacia afuera en un movimiento continuo y complejo hacia la periferia del marco. Al ajustar el ángulo de fase de los pesos excéntricos en los ejes del motor superior e inferior, los operadores pueden modificar la trayectoria espacial del material en la malla de la criba. Esto les permite prolongar o acortar el tiempo de retención del material en la superficie del tamiz dependiendo de los requisitos de procesamiento. Este movimiento tridimensional evita que las partículas ceguen las aberturas de la malla y garantiza que los materiales delicados y de alta precisión se clasifiquen de manera uniforme.

Desde una perspectiva de ingeniería, la elección del diseño cinemático refleja necesidades industriales específicas. La criba vibratoria lineal está diseñada principalmente para mover rápidamente grandes masas de material a través de un plano horizontal. Sin embargo, la criba vibratoria giratoria está diseñada para maximizar la exposición de cada partícula individual a las aberturas de la malla a través de trayectorias espaciales tridimensionales. Esta prioridad de diseño hace que la unidad rotativa sea altamente efectiva para aplicaciones complejas y de alta precisión, como el separador de criba vibratoria rotativa ultrasónico de alta eficiencia para la eliminación de impurezas en la industria alimentaria , donde es primordial evitar el obstrucción de la malla y garantizar una higiene estricta.

Comparación de parámetros cinemáticos

Opciones de diseño y distribución estructural

Los diseños estructurales de estas unidades son fundamentalmente distintos: la criba vibratoria lineal presenta una estructura de plataforma rectangular inclinada horizontalmente diseñada para un flujo lineal, mientras que la criba vibratoria giratoria utiliza una configuración de pila de varias plataformas cilíndrica y vertical diseñada para ahorrar espacio en el piso.

El marco estructural de una criba vibratoria lineal se construye utilizando placas laterales rectangulares gruesas y resistentes. Estas placas están unidas por robustas vigas transversales que sostienen una larga caja de criba rectangular. Esta caja de criba está sostenida por resortes de compresión de caucho o acero de alta resistencia, que aíslan las fuertes fuerzas de vibración de la estructura de acero circundante. La configuración rectangular permite un largo camino de detección. Este diseño es ideal para integrar múltiples paneles de malla de pantalla en serie a lo largo de la plataforma. Esta configuración permite la clasificación secuencial de partículas. Este diseño es muy eficaz para procesar materiales industriales abrasivos, como áridos o arena. Por ejemplo, el tamiz vibratorio lineal de arena de sílice multicapa demuestra cómo se pueden apilar múltiples plataformas de cribado verticalmente dentro de un solo marco rectangular para lograr una clasificación multigrado sin expandir el espacio físico de la unidad.

Por el contrario, la criba vibratoria giratoria presenta un diseño de columna cilíndrica que ahorra espacio. La unidad consta de un marco de base que alberga el motor de vibración vertical, sostenido por una disposición circular de resortes de aislamiento. Sobre esta base, se pueden apilar verticalmente múltiples marcos de pantalla circulares y asegurarlos con bandas de tensión en V de alta resistencia. Cada plataforma circular cuenta con su propia salida de descarga, que se puede girar 360 grados para alinearse con las tuberías de la planta y los equipos posteriores. Este diseño modular y cilíndrico es excepcionalmente rígido y está perfectamente sellado. Es ideal para prevenir emisiones de polvo, retener solventes volátiles o evitar que contaminantes externos ingresen al proceso. Es muy adecuado para salas blancas y plantas de procesamiento confinadas.

Al analizar estas configuraciones estructurales, los ingenieros europeos y norteamericanos suelen centrarse en el acceso para mantenimiento y la eficiencia del sellado. La criba vibratoria lineal rectangular requiere un amplio espacio superior y longitudinal para el reemplazo de la tela de la criba. Sin embargo, ofrece un acceso sencillo a los motores de accionamiento. La criba vibratoria giratoria circular, por otro lado, permite cambios rápidos de malla mediante anillos de sujeción de liberación rápida. Este diseño minimiza el tiempo de inactividad en plantas de procesamiento de múltiples productos. Además, el diseño circular completamente cerrado garantiza el cumplimiento de estrictos límites de polvo ambiental (como las regulaciones ATEX u OSHA) mucho más fácilmente que las grandes pantallas rectangulares.

Comparación de componentes estructurales

Precisión de detección y rango de tamaño de partículas

La precisión del cribado y los límites del tamaño de las partículas difieren mucho: las cribas vibratorias rotativas están diseñadas para una separación de alta precisión de polvos ultrafinos de hasta malla 500, mientras que las cribas vibratorias lineales están optimizadas para una clasificación rápida y de alto volumen de partículas más gruesas que van desde 2 mm a 10 mm y más.

La alta precisión de cribado de la criba vibratoria rotativa es el resultado directo de su trayectoria cinética tridimensional. A medida que las partículas finas giran en espiral hacia afuera a través de la malla circular, experimentan un tiempo de retención prolongado y una alta probabilidad de entrar en contacto con las aberturas de la malla. El componente de vibración vertical mantiene fluidizado el lecho de material. Esta fluidización evita que las partículas finas se aglomeren y ayuda a estratificar el material, permitiendo que las partículas más pequeñas se depositen rápidamente en el fondo del lecho y pasen a través del tamiz. Para polvos extremadamente finos, pegajosos o cargados electrostáticamente (como ingredientes activos farmacéuticos, productos químicos finos o polvos metálicos) que cegarían fácilmente las pantallas estándar, se pueden integrar transductores ultrasónicos. Estos transductores aplican microvibraciones de alta frecuencia a la malla. Esta tecnología es muy eficaz en sistemas como la criba vibratoria giratoria ultrasónica industrial de calidad alimentaria , que logra una clasificación fiable y de alta precisión de almidones, azúcares y aditivos alimentarios delicados sin dañar la estructura del material.

Para la criba vibratoria lineal, el objetivo principal del diseño es el procesamiento de alta velocidad en lugar de la clasificación de alta precisión de polvos finos. La intensa fuerza lineal lanza el lecho de material hacia adelante rápidamente. Si bien esto garantiza un alto rendimiento, reduce el tiempo de residencia de las partículas individuales en la superficie de la pantalla. Esta alta velocidad aumenta la probabilidad de que un pequeño porcentaje de partículas de tamaño cercano pasen por alto las aberturas y se descarguen como material de gran tamaño. En consecuencia, las cribas lineales generalmente se limitan a procesar tamaños de malla más gruesos que 150 mallas (aproximadamente 100 micrones). Para materiales de más de 100 micrones, como arena de sílice, carbón o minerales, la criba lineal proporciona una excelente eficiencia de separación. Maneja la alimentación a alta velocidad sin cegar, especialmente cuando se utilizan paneles de malla de poliuretano o malla de alambre tejido de alta resistencia con perfiles autolimpiantes.

Los ingenieros de procesos europeos suelen preferir cribas rotativas para procesos químicos y alimentarios de alto valor donde se requieren distribuciones estrictas del tamaño de las partículas. En estas aplicaciones, incluso una contaminación cruzada menor entre grados puede arruinar un lote. Por otro lado, las operaciones pesadas de minería, metalurgia y materiales de construcción dependen de cribas lineales. Estas industrias priorizan la alta velocidad de procesamiento y la construcción mecánica duradera sobre la precisión de clasificación de malla fina.

Capacidad de procesamiento y escala operativa

Las capacidades de procesamiento de estos sistemas representan diferentes escalas operativas: las cribas vibratorias lineales están diseñadas para procesamiento industrial continuo de gran volumen que puede exceder cientos de toneladas por hora, mientras que las cribas vibratorias rotativas son adecuadas para operaciones continuas o por lotes de bajo a medio donde la precisión se valora más que el volumen bruto.

La capacidad de alto rendimiento de la criba vibratoria lineal se debe a su diseño mecánico. Su plataforma rectangular larga y su configuración de motor dual pueden manejar lechos de materiales gruesos y cargas estáticas elevadas. Las mamparas lineales industriales se pueden fabricar en anchos de hasta 3 metros y largos superiores a los 8 metros. Esta superficie expansiva permite que el material se extienda en una capa delgada y uniforme. Esta estratificación del lecho es muy eficaz para la eliminación rápida de agua, la eliminación de lechadas o la clasificación en seco de grandes volúmenes. Este diseño estructural robusto permite la alimentación continua de materiales pesados, como minerales extraídos, grava o productos químicos industriales, sin riesgo de deformación estructural de la caja de la criba ni de calar los motores eléctricos.

Por el contrario, la capacidad de procesamiento de una criba vibratoria rotativa está limitada mecánicamente por su geometría circular y el recorrido radial del material. Debido a que el material debe viajar desde el centro de la plataforma circular hasta el borde exterior, el área de cribado disponible por unidad de radio disminuye hacia el centro. Esta geometría puede provocar cuellos de botella si la velocidad de avance es demasiado alta. Si se vierte una capa gruesa de material en el centro de una criba giratoria, la vibración vertical no puede fluidificar el lecho de material de manera efectiva. Esto puede causar que las partículas finas sin tamizar se deslicen sobre el borde exterior con el material de gran tamaño. Por lo tanto, las cribas rotativas se utilizan normalmente para capacidades de procesamiento que van desde unos pocos cientos de kilogramos hasta varias toneladas por hora. Son ideales para el cribado de seguridad en línea, el pulido y la clasificación precisa de lotes de materias primas de alto valor.

Las diferencias de diseño entre estos sistemas reflejan sus escalas industriales específicas. Por ejemplo, las plantas de lavado de minerales, clasificación de canteras y preparación de carbón de gran volumen dependen de cribas lineales de alta resistencia. Estas operaciones requieren tiempos de ejecución continuos, 24 horas al día, 7 días a la semana, con un tiempo de actividad máximo. Por el contrario, las instalaciones de manipulación de polvos, las líneas de envasado y las plantas de productos químicos especializados utilizan cribas giratorias. Estas operaciones se benefician del tamaño compacto de la criba giratoria, su menor consumo de energía y su facilidad de limpieza durante los cambios de producto.

Para ilustrar la relación entre el diseño estructural, el tamaño de la malla de la pantalla y las escalas de procesamiento típicas, la siguiente tabla describe los parámetros operativos de ambas tecnologías:

Comparación de métricas operativas

Idoneidad de materiales y aplicaciones industriales

Las distintas características operativas de las cribas lineales y rotativas las hacen adecuadas para diferentes materiales e industrias: las unidades lineales son ideales para sólidos a granel pesados, abrasivos y no cohesivos, mientras que las unidades rotativas destacan en el manejo de polvos finos y lodos líquidos delicados, cohesivos, húmedos, pegajosos o cargados electrostáticamente.

Las cribas vibratorias lineales se utilizan ampliamente en industrias pesadas como la minería, la metalurgia, la preparación de carbón y los materiales de construcción. Su diseño robusto maneja sólidos pesados ​​a granel, incluidos granito triturado, piedra caliza, minerales metálicos y arena de sílice industrial. Para estas aplicaciones exigentes, el tamiz vibratorio lineal de arena de sílice de varias plataformas proporciona una excelente solución. Puede separar arena de sílice seca en múltiples fracciones precisas simultáneamente, resistiendo impactos mecánicos continuos sin fatiga estructural. Además, los tamices lineales son muy eficaces para deshidratar lodos, agua de lavado de carbón y aguas residuales industriales. En estos procesos, el movimiento lineal impulsa rápidamente los líquidos a través de la malla mientras transporta los sólidos secos fuera del labio de descarga.

Las cribas vibratorias rotativas son la opción preferida para las industrias alimentaria, farmacéutica, de química fina y del plástico. Su suave movimiento tridimensional clasifica materiales delicados sin provocar desgaste ni degradación de gránulos frágiles. En el procesamiento de alimentos, donde la higiene y la prevención de la contaminación son fundamentales, las cribas giratorias de acero inoxidable completamente cerradas son estándar. Estas unidades se utilizan para eliminar grumos de gran tamaño de harina, almidón, leche en polvo y especias. Para materiales desafiantes como almidones cohesivos o polvos metálicos ultrafinos que bloquean las cribas estándar, las cribas vibratorias ultrasónicas proporcionan una solución confiable. Previenen el cegamiento de la malla y mantienen un rendimiento de alta eficiencia durante operaciones continuas.

Estas aplicaciones destacan los diferentes enfoques de ingeniería para cada tipo de pantalla. La criba lineal está diseñada para una clasificación de alta capacidad y servicio pesado donde la durabilidad mecánica es la prioridad. La criba giratoria está diseñada para operaciones de alta precisión, sanitarias y libres de polvo donde los objetivos principales son proteger la integridad del material y lograr una clasificación exacta.

Principio de funcionamiento y control del vector de movimiento (tema destacado): el núcleo de la eficiencia de la criba vibratoria radica en hacer coincidir el vector de movimiento mecánico con las propiedades físicas del material. Para las cribas lineales, el ángulo de proyección debe estar cuidadosamente alineado con el centro de gravedad de la caja de la criba para evitar el balanceo lateral, lo que puede causar un desgaste desigual de la plataforma y reducir la eficiencia de la nivelación. Para las cribas giratorias, ajustar el ángulo de fase entre los pesos excéntricos superior e inferior permite a los operadores personalizar la ruta del flujo de material. Un ángulo de fase de 0 grados impulsa el material rápidamente desde el centro hacia la periferia, lo que es ideal para la extracción de grandes volúmenes. Aumentar el ángulo de fase a 45 o 60 grados crea una trayectoria en espiral más larga que mantiene el material en la plataforma de cribado por más tiempo. Este ajuste mejora la precisión del cribado para materiales difíciles, pero reduce el rendimiento general.

Mantenimiento de equipos y optimización de la vida útil de las pantallas

El mantenimiento de las cribas vibratorias requiere diferentes enfoques según su diseño: las cribas lineales requieren una lubricación regular de sus engranajes excitadores de doble accionamiento e inspección de los resortes de aislamiento de alta resistencia, mientras que las cribas giratorias se centran en monitorear la tensión de la malla y mantener las bolas de rebote de goma o los sistemas de limpieza ultrasónica.

Para las cribas vibratorias lineales, el mantenimiento se centra en las altas fuerzas dinámicas generadas por los motores horizontales duales. Debido a que estos motores generan intensas aceleraciones lineales, todos los pernos estructurales, especialmente los que sujetan los soportes del motor y los paneles de la pantalla, deben revisarse periódicamente para verificar su apriete utilizando una llave dinamométrica. Los pernos flojos pueden provocar grietas estructurales en las placas laterales. Además, la lubricación de los cojinetes del motor es fundamental. Operar bajo alta vibración requiere grasas de alta temperatura y alta viscosidad aplicadas a intervalos precisos. Los resortes de aislamiento de alta resistencia también deben inspeccionarse para detectar grietas, corrosión o hundimientos desiguales, lo que puede hacer que la caja de la criba se incline e interrumpa el flujo lineal del material.

Para las cribas vibratorias rotativas, el mantenimiento suele ser más sencillo, pero requiere atención a los detalles relacionados con la malla de la criba y los componentes de sellado. Debido a que los tamices giratorios a menudo manejan polvos finos y de alto valor, mantener la tensión adecuada de la malla es crucial. La malla suelta puede combarse, lo que altera la trayectoria tridimensional del material en espiral y provoca un rápido desgaste por fatiga a lo largo del anillo de tensión. El sistema de autolimpieza, ya sea mediante pelotas de goma que rebotan, anillos deslizantes o transductores ultrasónicos, debe inspeccionarse periódicamente. Las pelotas desgastadas que rebotan pueden perder su elasticidad, lo que provoca que la malla se cegue y se reduzca el rendimiento. Además, debido a que estas unidades se utilizan a menudo en ambientes sanitarios o libres de polvo, se debe verificar el desgaste de las juntas de silicona o EPDM entre las plataformas circulares para evitar fugas de producto o contaminación externa.

Comprender estos requisitos de mantenimiento ayuda a las operaciones a seleccionar el equipo adecuado para sus instalaciones. Las cribas lineales requieren un mantenimiento mecánico sistemático y resistente, pero ofrecen una larga vida útil en condiciones exigentes. Las cribas rotativas requieren menos mantenimiento, pero exigen una cuidadosa atención a la tensión de la malla y al sellado compatible con salas blancas para mantener un rendimiento de alta precisión.

Consejos de mantenimiento para prolongar la vida útil de la pantalla (tema destacado):

1. Inspecciones estructurales semanales: verifique la tensión de todos los pernos de sujeción y sujetadores de montaje del motor en las pantallas lineales para evitar grietas estructurales causadas por fuerzas dinámicas elevadas.

2. Monitoreo de la tensión de la malla: Asegúrese de que la tela de la criba circular en las cribas giratorias permanezca altamente tensa; cualquier hundimiento acelerará la fatiga del metal y provocará una falla prematura de la malla.

3. Intervalos de reemplazo de juntas: Reemplace todas las juntas de sellado de silicona o EPDM en los tamices giratorios al primer signo de deformación para mantener un sello hermético y evitar fugas de polvo fino.

4. Programas de lubricación de cojinetes: lubrique los cojinetes de los motores de vibración de cribas lineales estrictamente de acuerdo con las horas de funcionamiento del fabricante, utilizando grasa de alto rendimiento clasificada para entornos de alta vibración.
