Comparación de la criba giratoria cuadrada con la criba circular: ¿cuál es mejor?

Al elegir entre una criba giratoria cuadrada y una criba circular, la mejor opción depende completamente de las limitaciones de espacio del piso y de la forma del material. El tamiz giratorio cuadrado ofrece la máxima capacidad de procesamiento por metro cuadrado para grandes plantas industriales, mientras que el tamiz circular ofrece una clasificación superior y suave en varias plataformas para materiales frágiles o de baja densidad.

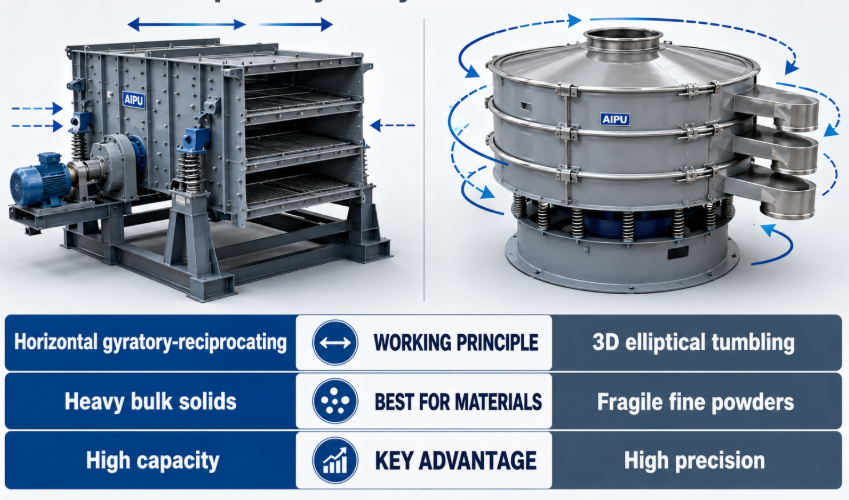

De un vistazo

Diferencias en el principio de funcionamiento

La diferencia fundamental en el principio de funcionamiento radica en la trayectoria del movimiento, donde la criba giratoria cuadrada utiliza un movimiento giratorio alternativo casi horizontal mientras que la criba circular emplea un movimiento de volteo elíptico tridimensional que imita el tamizado manual.

Pantalla giratoria cuadrada

El separador industrial giratorio cuadrado funciona mediante un movimiento alternativo único que cambia progresivamente a lo largo de la máquina. Comienza con un movimiento puramente circular en el extremo de alimentación, pasa suavemente a una trayectoria elíptica hacia el centro y finalmente termina como un movimiento alternativo en línea recta en el extremo de descarga. Este mecanismo de accionamiento especializado mantiene el material en contacto constante con la superficie de la malla sin provocar un alto rebote vertical.

Al utilizar esta configuración de transmisión distintiva, el material se distribuye rápidamente por todo el ancho de la plataforma de cribado en el punto de alimentación. El accionamiento horizontal de ángulo bajo garantiza que las partículas se deslicen a través de la malla, lo que maximiza las oportunidades para que partículas de tamaño cercano pasen a través de las áreas abiertas. Este movimiento es particularmente efectivo para aplicaciones industriales de alto tonelaje donde la producción constante y la mínima degradación de partículas son requisitos de fabricación críticos.

Pantalla de vaso circular

Por el contrario, la criba circular utiliza un perfil de aceleración tridimensional que combina inclinación radial e inclinación tangencial. Esta combinación mecánica crea un patrón de movimiento elíptico donde las partículas se mueven desde el centro de la malla hacia la periferia exterior en una trayectoria en espiral. Los contrapesos internos permiten a los operadores ajustar con precisión tanto la inclinación radial como la tangencial para que coincidan con las características específicas del material.

Esta suave acción de giro garantiza que los materiales frágiles no se rompan durante el ciclo de cribado. La aceleración vertical permanece baja, lo que significa que el material permanece plano sobre la tela de la criba en lugar de rebotar en el aire. Esto lo convierte en una opción excepcional para polvos finos, de baja densidad y altamente abrasivos que requieren tiempos de permanencia prolongados para lograr una clasificación adecuada.

Consejo de mantenimiento: Cuidado del conjunto de transmisión: Para sistemas de cribado cuadrados de alta capacidad, verifique los niveles de aceite del engranaje de transmisión excéntrico cada 480 horas de operación. Para los separadores circulares, asegúrese de que los ángulos de peso excéntrico superior e inferior estén calibrados simétricamente para evitar tensiones estructurales en la carcasa y el desgaste desigual de la tela de la criba.

Adaptabilidad de materiales

La adaptabilidad del material depende en gran medida de la densidad aparente y la fragilidad de las partículas, lo que hace que la configuración cuadrada sea óptima para sólidos pesados ​​a granel de alta densidad y el formato circular más adecuado para polvos de ingeniería delicados y livianos.

Al evaluar una criba vibratoria industrial para instalaciones de fabricación globales, el comportamiento del material dicta el diseño mecánico. Para líneas de producción de gran volumen que manejan compuestos industriales densos como fertilizantes, arena de cuarzo, coque de petróleo y sal, la máquina giratoria cuadrada sobresale. Su diseño estructural maneja profundidades de lecho de material grueso sin esfuerzo sin cegar las pantallas de malla. El movimiento horizontal fuerza a los materiales pesados ​​hacia adelante de manera uniforme, lo que garantiza un flujo constante de material a través de múltiples plataformas de procesamiento.

Los clientes de ingeniería europeos solicitan con frecuencia instalaciones de separación especializadas para polvos químicos ultrafinos y semillas agrícolas frágiles. Para estas aplicaciones industriales sensibles, a menudo se prefiere un sistema de tambor circular porque previene la fractura del grano y mantiene la integridad del producto. Cuando se procesan materiales muy pegajosos o con carga estática, la configuración circular se puede adaptar fácilmente con sistemas mecánicos de deslumbramiento ultrasónico, bolas que rebotan o cuchillas de aire motorizadas para mantener despejadas las aberturas de la pantalla.

Para lograr una clasificación de alta eficiencia de productos industriales como la carbonato de sodio a granel, es esencial elegir el diseño correcto del marco de la máquina. Para grandes volúmenes de producción, las plantas de procesamiento a menudo seleccionan la criba vibratoria de tambor cuadrado de ceniza de sosa de alta precisión especializada porque su gran plataforma de criba rectangular proporciona una superficie de cribado expansiva que maneja tonelajes masivos y al mismo tiempo mantiene una precisión de separación excepcional.

Consideración de la precisión del cribado

La precisión del cribado está determinada por el tiempo que el material permanece en la plataforma, donde el tambor circular proporciona recorridos de permanencia más largos para una clasificación fina precisa, mientras que el giratorio cuadrado proporciona una rápida estratificación del material para el procesamiento de volúmenes ultraaltos.

Tiempo de permanencia y estratificación

Lograr una alta precisión de cribado requiere una estratificación efectiva del material, donde las partículas finas se hunden hasta el fondo del lecho de material mientras que las fracciones más gruesas suben a la parte superior. El separador giratorio cuadrado logra esto rápidamente en el extremo de alimentación debido a su amplio movimiento circular. El material se adelgaza instantáneamente a lo largo de la plataforma, lo que permite que las partículas más pequeñas pasen a través de la malla al principio del ciclo, mientras que las partículas restantes de tamaño cercano se evalúan a lo largo de trayectorias elípticas y lineales.

La máquina secadora circular maneja la precisión de manera diferente mediante el uso de una trayectoria en espiral ajustable. Al alterar los pesos excéntricos, los operadores pueden extender el tiempo que el material permanece en la plataforma de la criba. Esto permite que las partículas finas y difíciles de separar tengan múltiples oportunidades de pasar a través de las aberturas de la malla. Esta zona de contacto prolongada permite una clasificación de múltiples plataformas de alta precisión, lo que hace que sea común ver estos sistemas configurados con hasta cinco niveles de plataforma para una distribución precisa del tamaño de las partículas.

Para operaciones de fabricación que requieren una clasificación estándar de varios pisos sin configuraciones personalizadas complejas, la utilización de una criba vibratoria circular confiable proporciona una solución confiable que ahorra espacio. Esta configuración mecánica ofrece fuerzas de clasificación verticales y radiales consistentes, lo que garantiza un rendimiento equilibrado en las tareas de separación industrial estándar.

Huella estructural y factores de capacidad

Al planificar los diseños de la fábrica, los equipos de ingeniería deben equilibrar la capacidad de procesamiento con el espacio físico requerido por el equipo. Los separadores giratorios cuadrados tienen una huella rectangular más grande pero ofrecen una enorme capacidad volumétrica por unidad de espacio de piso. Están diseñados para instalaciones industriales de servicio pesado donde es obligatorio el funcionamiento continuo.

Las unidades de tambor circulares tienen un tamaño compacto y redondo que cabe fácilmente en espacios de producción reducidos o en líneas de fabricación modulares apiladas. Su diseño vertical permite una clasificación eficiente en varias etapas sin ocupar un exceso de espacio horizontal, lo que los convierte en una opción popular para instalaciones de procesamiento especializado de productos químicos y farmacéuticos.

Resumen

Elegir entre estas dos tecnologías avanzadas de separación industrial se reduce a sus objetivos principales de procesamiento. Si su planta de fabricación requiere procesamiento de alto tonelaje, estratificación rápida de materiales y rendimiento sólido para sólidos a granel industriales pesados, el separador giratorio cuadrado es la opción ideal. Su exclusivo perfil de movimiento horizontal ofrece un alto rendimiento y al mismo tiempo protege los cimientos de su edificio de fuertes vibraciones estructurales.

Alternativamente, si su aplicación de procesamiento involucra polvos ultrafinos, delicados o de baja densidad que requieren una alta precisión de separación y tiempos de permanencia personalizados, el separador de tambor circular proporciona el manejo suave necesario. Su trayectoria de movimiento tridimensional ajustable garantiza una clasificación exhaustiva sin dañar materiales frágiles. Seleccionar el diseño industrial adecuado de criba vibratoria garantiza una eficiencia de procesamiento a largo plazo, una calidad constante del producto y un funcionamiento confiable y rentable para los mercados de fabricación globales.
