¿Cuál es el tamaño de cangilón estándar para un elevador de cangilones?

Seleccionar el tamaño de cucharón incorrecto no sólo reduce la eficiencia. Interrumpe gravemente su producción diaria. Muchas plantas de procesamiento enfrentan cuellos de botella repentinos de materiales y costosos tiempos de inactividad de los equipos simplemente porque calcularon mal sus requisitos volumétricos. Encontrar el tamaño estándar preciso para su material específico es crucial para mantener una operación fluida y de alto rendimiento. En esta completa guía de ingeniería, desglosaremos las dimensiones exactas del cucharón, las fórmulas de dimensionamiento y los criterios de selección prácticos para ayudarle a optimizar la configuración de su elevador de cangilones .

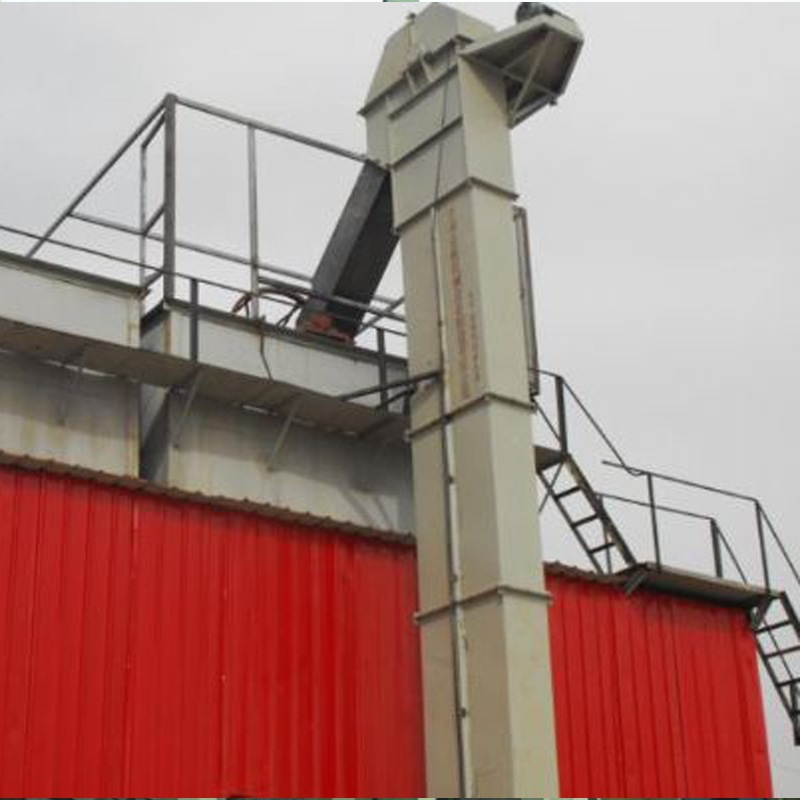

Conceptos básicos: ¿Cómo se miden los tamaños de los elevadores de cangilones?

Antes de sumergirse en los catálogos de los fabricantes, debe comprender el lenguaje universal de las dimensiones del cucharón. Los ingenieros de campo y los administradores de instalaciones utilizan un sistema de medición estandarizado. Esto garantiza una compatibilidad total entre diferentes carcasas, correas y cadenas de transmisión. Seleccionar la talla correcta requiere un conocimiento preciso de tres parámetros geométricos.

Las tres dimensiones centrales (L x P x D)

Los cangilones de los ascensores se identifican mediante un formato de tres números: Longitud, Proyección y Profundidad. Comprender estas dimensiones es fundamental. Le permite calcular el volumen real y garantiza que el cucharón salga de la carcasa sin causar fricción ni daños estructurales.

• Largo (L): Esta es la medida a lo largo de la abertura delantera. Los operadores a menudo se refieren a esto como 'ancho'. Indica cuánto material se puede recoger de lado a lado.

• Proyección (P): La distancia horizontal desde la pared plana trasera (la superficie de montaje) hasta el borde frontal más alejado. La proyección determina hasta qué punto sobresale el cucharón en la carcasa.

• Profundidad (D): La medida vertical de arriba a abajo de la pared trasera. La profundidad influye directamente en la cantidad de material que se retiene durante el tránsito vertical.

Nivel del agua frente a capacidad bruta

Al revisar los tamaños de los cucharones, debe diferenciar entre dos clasificaciones de capacidad distintas. No hacerlo a menudo resulta en un subdimensionamiento drástico del sistema.

La capacidad bruta se refiere al volumen teórico total si el balde se llenara hasta el borde mientras estaba sentado sobre una mesa de trabajo. Sin embargo, un balde en movimiento no puede contener tanto material sin derramarse.

Por el contrario, la capacidad a nivel del agua (capacidad utilizable) es el volumen real retenido mientras se mueve verticalmente. Imagínese el balde lleno de líquido; el ángulo de funcionamiento dicta la cantidad de líquido que contiene antes de derramarse sobre el labio frontal. Los cálculos de campo siempre deben basarse en la capacidad del nivel del agua. Generalmente, esto es del 85% al ​​90% de la capacidad bruta, dependiendo del diseño del perfil específico.

Tamaños estándar en diferentes industrias

No existe un estándar único que sirva para todos. Las dimensiones están estrictamente categorizadas por aplicaciones industriales y propiedades del material a granel. Un sistema de elevación bien diseñado está diseñado de manera diferente para trigo liviano y de flujo libre en comparación con polvo de piedra denso y abrasivo.

Aplicaciones agrícolas (cereales)

Las operaciones agrícolas manejan materiales relativamente livianos y de flujo libre, como granos, piensos y semillas. Estos sistemas utilizan diseños de descarga centrífuga de alta velocidad. Los cangilones están moldeados para maximizar el volumen y minimizar el peso muerto.

Las dimensiones estándar comunes incluyen:

• 4' x 3': Se utiliza para semillas de baja capacidad o operaciones de alimentación especializada.

• 6' x 4': Un estándar confiable para instalaciones agrícolas de tamaño mediano.

• 9' x 6': El estándar de referencia para terminales comerciales de granos.

• 12' x 7': Se utiliza para instalaciones portuarias de alto rendimiento y procesamiento a gran escala.

Aplicaciones industriales (de servicio pesado)

Las instalaciones industriales procesan materiales densos, abrasivos o lentos como cemento, áridos, carbón y minerales extraídos. Estos sistemas funcionan a velocidades más lentas. Se basan en diseños de descarga continua para evitar el desgaste excesivo y la degradación del material. En consecuencia, los cucharones industriales son significativamente más grandes y están fabricados con acero de gran espesor.

Las dimensiones industriales comunes incluyen:

• 10' x 5': Estándar para minerales o fertilizantes industriales ligeros.

• 14' x 7': Se utiliza frecuentemente en el procesamiento de cemento y agregados.

• 16' x 8': Diseñado para minería pesada y entrada de materias primas.

• 24' x 12' y más grandes: reservados para minería de capacidad ultraalta, a menudo fabricados a medida a partir de una placa de acero gruesa.

Descarga centrífuga versus descarga continua: impacto del diseño en el tamaño

El tamaño físico del cucharón está intrínsecamente ligado al diseño operativo del elevador vertical. Además, los dos métodos de descarga principales dictan la forma del cucharón y cómo se espacian a lo largo del mecanismo de tracción.

Los elevadores centrífugos dependen de altas velocidades para literalmente "arrojar" el material al conducto de descarga. Debido a esta acción de lanzamiento, los cucharones deben estar más separados para evitar que el material golpee el cucharón que tiene delante.

Por el contrario, los ascensores continuos dependen enteramente de la gravedad. Prácticamente sin espacios entre ellos, la parte posterior del cucharón anterior actúa como un conducto especializado, guiando el material suavemente hacia la salida. Esto permite utilizar cucharones más profundos y mayores volúmenes de materiales densos sin depender de fuerzas de lanzamiento agresivas.

Dimensionamiento para máxima eficiencia: una guía de selección práctica

Seleccionar una talla de un catálogo es simplemente el paso final. El dimensionamiento adecuado exige cálculos rigurosos basados ​​en el rendimiento objetivo y las propiedades físicas del material a granel.

La fórmula del tamaño del núcleo

Para determinar las especificaciones exactas requeridas, los ingenieros utilizan esta fórmula de capacidad estándar:

Capacidad (libras/hora) = Volumen del cucharón (pulgadas cúbicas) × Cucharones por pie × Velocidad de la correa/cadena (FPM) × Densidad aparente del material (libras/pie cúbico) / 1728

Al reorganizar esta fórmula, puede ingresar la capacidad deseada (por ejemplo, 50 000 lbs/h) y probar diferentes volúmenes estándar. Esto revela qué tamaño logra el objetivo de manera más eficiente a una velocidad de operación segura.

Integración de características de materiales del mundo real

El volumen matemático es sólo la mitad de la batalla. Las características físicas de su material dictan en gran medida la selección final del equipo. Por ejemplo, recoger arena húmeda requiere una mecánica muy diferente a la de mover avena seca.

• Densidad aparente y abrasividad: los materiales de alta densidad exigen una tracción sólida. Por ejemplo, al manipular polvo de piedra altamente abrasivo, una correa estándar se estirará y fallará prematuramente. En estos escenarios, actualizar a un es esencial Estas unidades utilizan cadenas de acero forjado y cucharones profundos para manejar cargas extremas sin esfuerzo. elevador de cangilones con cadena de anillos.

• Requisitos de sellado: Los polvos finos crean graves problemas de polvo. Un sistema de alta calidad debe ofrecer un excelente rendimiento de sellado. Las carcasas herméticas al polvo previenen riesgos ambientales y protegen los cojinetes internos del desgaste abrasivo.

• Fluidez y humedad: Los materiales pegajosos resisten la descarga. Si se utiliza un balde profundo estándar, el material húmedo se acumulará en el fondo. Los ingenieros deben seleccionar cucharones más grandes y menos profundos con ángulos de descarga más amplios para garantizar una evacuación completa.

Opciones de materiales y componentes para maximizar el rendimiento

Una vez que se establecen los requisitos volumétricos, las modificaciones estructurales determinarán en última instancia la longevidad y los intervalos de mantenimiento de su sistema.

Elegir el material del cucharón adecuado

La construcción del cucharón impacta directamente el peso muerto en el sistema de transmisión. El polietileno de alta densidad (HDPE) es el estándar para el procesamiento agrícola y de alimentos. Es liviano, flexible y reduce significativamente el desgaste de la correa.

Por el contrario, las aplicaciones de alta resistencia requieren metal. El acero al carbono es muy duradero para grava y cemento. El acero inoxidable sigue siendo el estándar obligatorio para entornos corrosivos o saneamiento estricto de calidad alimentaria donde no se pueden utilizar plásticos.

Cucharones ventilados versus no ventilados

Al manipular materiales aireados o en polvo como harina o polvo fino de piedra, los cubos estándar sin ventilación a menudo no se llenan por completo. El aire atrapado crea una barrera neumática en la sección del maletero.

Para resolver esto, los baldes se modifican con orificios de ventilación perforados en el fondo o en los lados. La ventilación permite que el aire atrapado escape durante el llenado y rompe el efecto de vacío durante la descarga. Esta simple modificación aumenta efectivamente la capacidad utilizable sin aumentar el tamaño del equipo.

Tendencias de la industria: el cambio hacia soluciones inteligentes y personalizadas

Análisis industriales recientes revelan un cambio distintivo en el manejo vertical de materiales. A medida que las cadenas de suministro globales exigen mayores volúmenes de procesamiento, la dependencia de tamaños estándar "disponibles en el mercado" está disminuyendo rápidamente. Los gerentes de plantas de hoy enfrentan regulaciones ambientales más estrictas y objetivos de eficiencia más altos.

Específicamente, existe un impulso masivo de la industria hacia sistemas completamente cerrados y herméticos al polvo. La manipulación de materiales finos o peligrosos ahora requiere un rendimiento de sellado avanzado para cumplir con los estándares de emisiones. Además, el mantenimiento predictivo se está convirtiendo en la norma. Las instalaciones modernas están integrando sensores IoT para monitorear la tensión de la cadena, la temperatura de los rodamientos y el taponamiento del maletero en tiempo real. Este enfoque basado en datos permite a los operadores llevar sus equipos a su máxima capacidad de forma segura, minimizando el tiempo de inactividad inesperado.

Señales de que su sistema actual es del tamaño incorrecto

Incluso con cálculos iniciales precisos, los cambios en las tasas de producción pueden hacer que un sistema existente quede obsoleto. Debe monitorear constantemente el equipo para detectar signos empíricos de tamaño inadecuado.

Cuellos de botella constantes y taponamiento del arranque

El síntoma más común de un sistema de tamaño insuficiente es que el material se acumula en la carcasa inferior (el maletero). Cuando escucha un ruido sordo rítmico o nota que el motor consume demasiados amperios, es probable que los cubos sean demasiado pequeños para el volumen entrante. Esto provoca que la "bota se obstruya", lo que provoca que la correa o la cadena se deslice y se obligue a realizar una limpieza manual.

Rotura excesiva del producto

Al manipular materiales granulados delicados, la degradación excesiva del producto indica problemas de velocidad o tamaño. Si los cangilones son demasiado pequeños, el material se desborda y vuelve a caer por la carcasa. Además, compensar los cucharones pequeños aumentando la velocidad crea una fuerza centrífuga demasiado agresiva, que hace añicos los materiales frágiles contra el conducto.

Facturas de energía elevadas y desgaste prematuro

Los cubos también pueden ser demasiado grandes. La instalación de cucharones de gran tamaño y resistentes para requisitos de rendimiento liviano agrega peso muerto innecesario. El motor consume un mayor amperaje sólo para mover cubos vacíos. Con el tiempo, esta tensión constante provoca un estiramiento prematuro de la cadena, fallas en los rodamientos y costos eléctricos inflados.

Encontrar el ajuste exacto es muy específico de la densidad aparente, el tamaño del bulto y los objetivos operativos de su instalación. Maximizar el rendimiento requiere mirar mucho más allá de las meras dimensiones para evaluar los tipos de cadenas, las capacidades de sellado y los métodos de descarga. Si experimenta cuellos de botella o problemas de mantenimiento frecuentes, es hora de reevaluar su configuración.

Preguntas frecuentes (Preguntas frecuentes)

¿Cómo se mide un cangilón elevador de repuesto?

Para medir con precisión un reemplazo, registre tres dimensiones principales. Primero, mida el largo a lo largo de la abertura delantera. En segundo lugar, mida la proyección (la distancia horizontal desde la pared de montaje trasera hasta el borde frontal). Finalmente, mida la profundidad desde el borde superior trasero hasta el fondo. Los fabricantes suelen estampar el tamaño dimensional estándar directamente en la pared posterior para una fácil identificación.

¿Cuál es la capacidad máxima de un elevador de cangilones estándar?

La capacidad depende del tamaño del cucharón, el espacio y la velocidad de funcionamiento. Las pequeñas unidades agrícolas pueden mover unos pocos cientos de pies cúbicos por hora (CFH). Sin embargo, los sistemas industriales de servicio pesado equipados con enormes cangilones de acero pueden superar fácilmente los 20 000 pies cúbicos por hora. Las configuraciones continuas generalmente ofrecen las capacidades más altas para materiales densos.

¿Cómo calculo la capacidad que necesito?

Debe conocer su rendimiento objetivo en libras o toneladas por hora y la densidad aparente de su material (libras/pie cúbico). Al dividir el rendimiento objetivo por la densidad aparente, se determina el caudal volumétrico requerido (pies cúbicos por hora). Este número dicta el tamaño del cucharón y la velocidad requerida.

¿Cuál es el mejor material del cucharón para materiales a granel altamente abrasivos?

Para materiales altamente abrasivos como arena, fragmentos de vidrio o polvo de piedra, el estándar es acero al carbono de gran calibre o acero especializado resistente al desgaste (como AR400). También se pueden usar cubos de nailon o poliuretano para abrasión moderada, pero el metal es obligatorio para desgaste industrial extremo.

¿A qué distancia se deben espaciar los cubos?

El espaciamiento depende enteramente del diseño de descarga. Para sistemas continuos, los cangilones se montan al ras uno contra el otro sin espacios. Para los sistemas centrífugos, el espaciado estándar suele ser igual o ligeramente mayor que la dimensión de proyección. Por ejemplo, un balde con una proyección de 6 pulgadas generalmente está espaciado entre 6 y 7 pulgadas.

¿Puedo poner cubos más grandes en mi sistema actual?

Actualizar a depósitos más grandes no siempre es seguro. Los cucharones más grandes aumentan tanto el peso del material como el peso muerto. Antes de realizar la modernización, un ingeniero debe verificar que la potencia del motor, la relación de la caja de cambios, la resistencia a la tracción de la cadena/correa y los espacios libres internos de la carcasa puedan soportar el aumento de carga. De lo contrario, se puede producir un desgaste catastrófico del motor.
