Vistas:0 Autor:Editor del sitio Hora de publicación: 2026-07-03 Origen:Sitio
Un transportador de tornillo es una máquina de manipulación de materiales a granel. Mueve polvos, gránulos, pellets, cemento, granos, piensos y materiales en trozos pequeños a través de un tornillo helicoidal giratorio.
También se le llama transportador de sinfín . La idea de trabajo parece simple. Un motor hace girar un eje de tornillo. El tornillo empuja el material hacia adelante dentro de un canal o tubo. El material entra por la entrada de alimentación y sale por la salida de descarga.
Aún así, el correcto funcionamiento depende de muchos detalles. La potencia del motor, el paso del tornillo, la forma del canal, el soporte del rodamiento, el flujo de material, la tasa de llenado y el ángulo del transportador afectan el rendimiento.
PK Machinery fabrica equipos de manipulación de materiales a granel, incluidos cribas vibratorias, alimentadores vibratorios, cintas transportadoras, elevadores de cangilones, transportadores de tornillo, transportadores de cadena raspadora y repuestos relacionados. Su categoría de transportadores de tornillo incluye transportadores de tornillo para tubos, transportadores de tornillo tipo U y transportadores de tornillo para cemento.
Esta Guía de operación de transportadores de tornillo explica cómo funcionan los transportadores de tornillo, qué piezas utilizan, qué afecta la capacidad y cómo los compradores pueden evitar problemas comunes.
Nota: Un transportador de tornillo tiene una estructura simple, pero el diseño correcto aún depende de los datos del material y el diseño de la planta.
El proceso comienza en la entrada de alimentación. El material ingresa al canal o a la carcasa tubular desde una tolva, silo, mezclador, trituradora o transportador aguas arriba.
Los materiales comunes incluyen:
Polvo
Gránulos
Pellets
Cemento
Grano
Alimentar
Arena
Ceniza
Materiales en trozos pequeños
La alimentación controlada es importante. Si entra demasiado material a la vez, el transportador de tornillo puede sobrecargarse. También puede obstruirse cerca de la entrada.
Para un flujo de material estable del transportador de tornillo , la velocidad de alimentación debe coincidir con la velocidad del tornillo, la carga del canal y la capacidad de descarga.
El motor eléctrico proporciona energía. Suele funcionar con un conjunto reductor, acoplamiento o accionamiento. Este sistema hace girar el eje del tornillo a la velocidad requerida.
La velocidad afecta la capacidad, la demanda de energía, el desgaste y la estabilidad del material. Una velocidad más alta puede mover más material. También puede generar más polvo, más desgaste o más roturas del material.
Un buen diseño de transmisión debe coincidir con la densidad del material, la longitud del transportador, el ángulo de inclinación y la carga inicial.

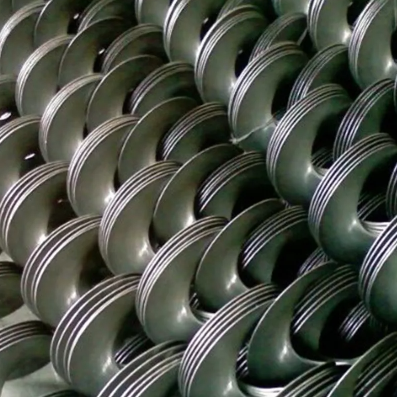

El vuelo del tornillo es la parte de trabajo principal. También se le llama paleta transportadora , hoja de tornillo o hoja de barrena.
Cuando el eje gira, el ala helicoidal empuja el material hacia adelante. El material se mueve a lo largo del canal o tubo desde la entrada hasta la salida.
El principio de funcionamiento del transportador de tornillo depende de dos fuerzas. Primero, la cuchilla giratoria crea un empuje axial hacia adelante. En segundo lugar, la fricción entre el material y la artesa ayuda a evitar que el material simplemente gire con el tornillo. El material de referencia describe este proceso como cuchillas espirales giratorias que empujan el material a lo largo del canal o tubería.
La artesa o tubo forma el canal de transporte. Mantiene el material dentro del sistema.
Una cubeta en forma de U es más fácil de abrir e inspeccionar. Es útil cuando el acceso de mantenimiento es importante.
Una carcasa tubular proporciona un mejor recinto. Ayuda a controlar el polvo, los derrames, la exposición al clima y la contaminación.
PK Machinery ofrece opciones de transportador de tornillo tipo U y transportador de tornillo para tubos para diferentes aplicaciones industriales.
Los cojinetes sostienen el eje del tornillo giratorio. Los cojinetes de los extremos soportan ambos extremos. Los cojinetes colgantes pueden soportar transportadores más largos.
El soporte estable del rodamiento ayuda a reducir:
Vibración
Deflexión del eje
Desgaste mecánico
Pérdida de energía
Transporte inestable
El mal estado de los rodamientos puede provocar sobrecalentamiento, ruido, desalineación y tiempo de inactividad.
Después de que el tornillo empuja el material hacia adelante, llega a la salida de descarga. Luego el material pasa al siguiente punto del proceso.
La salida se puede colocar según la distribución de la planta. Algunos sistemas pueden utilizar múltiples puntos de descarga para la distribución.
El ciclo de trabajo completo es continuo:
El material entra por la entrada.
El motor hace girar el eje del tornillo.
Los tramos del transportador empujan el material hacia adelante.
El canal o tubo contiene el flujo.
Los rodamientos soportan una rotación suave.
El material sale por la salida.
Mientras el motor funcione y la alimentación se mantenga estable, el transportador de tornillo puede proporcionar un manejo continuo del material.
Consejo: Controle primero la velocidad de alimentación cuando diagnostique el funcionamiento inestable del transportador de tornillo.
Comprender los componentes y las funciones del transportador de tornillo ayuda a los compradores a seleccionar, operar y mantener el equipo.
Componente | Función principal | Por qué es importante |
|---|---|---|
motor de accionamiento | Suministra energía | Controla la velocidad de funcionamiento. |
Reductor de engranajes | Ajusta la velocidad y el par | Soporta rotación estable |
Vuelo de tornillo | Empuja el material hacia adelante | Determina el movimiento del material. |
Eje | Lleva el vuelo del tornillo | Transfiere torque |
Comedero o tubo | Contiene material | Controla el polvo y los derrames. |
Entrada de alimentación | Recibe material | Afecta la estabilidad de carga |
Salida de descarga | Lanzamientos de material | Afecta el flujo aguas abajo |
Aspectos | Rotación de soporte | Reducir la vibración y el desgaste |
Sellos | Limite las fugas y el polvo | Proteger rodamientos y piezas motrices. |
El sistema de transmisión controla el par y la velocidad. El tamaño del motor depende de varios factores:
Densidad aparente del material
Longitud del transportador
Ángulo del transportador
Capacidad requerida
Carga inicial
ciclo de trabajo
Resistencia de los materiales
El material denso o pegajoso necesita más fuerza que el grano que fluye libremente.
El vuelo del tornillo determina cómo se mueve el material. Su diámetro, paso, espesor y forma afectan la capacidad y el comportamiento del flujo.
Los materiales abrasivos pueden necesitar láminas más gruesas o resistentes al desgaste. Los materiales pegajosos pueden necesitar diseños de vuelo especiales.
Las paletas estándar funcionan bien para muchos polvos y gránulos. Los diseños especiales pueden ser mejores para materiales que fluyen mal.
El recinto afecta la seguridad, el control del polvo, la inspección y la limpieza.
Un canal tipo U ofrece un acceso más fácil. Es adecuado para el transporte general de polvo o granulados.
Una carcasa tubular proporciona un mejor sellado. A menudo se utiliza para materiales polvorientos, cemento en polvo, uso en exteriores y transporte cerrado.
Las piezas de soporte pequeñas suelen decidir la fiabilidad a largo plazo.
Un diseño deficiente de la entrada puede causar acumulación. Un diseño deficiente de la salida puede causar retroceso. Los sellos desgastados pueden permitir que entre polvo en los rodamientos. Los rodamientos desalineados pueden generar vibraciones.
Nota: Muchas fallas en los transportadores de tornillo comienzan en los puntos de alimentación, rodamientos o sellado.
Un transportador de tornillo no mueve el material únicamente mediante rotación. Se basa en el empuje axial, la fricción, el peso del material y el confinamiento controlado.
El tramo giratorio crea una fuerza hacia adelante a lo largo del eje del transportador. Esta fuerza empuja el material hacia el extremo de descarga.
El paso y la velocidad afectan el movimiento por revolución. Un paso más grande puede mover más material, pero es posible que no se adapte a todos los materiales.
El material no debe girar como una sola masa con el tornillo. La fricción entre el material y la artesa ayuda a resistir el giro.
Esta resistencia ayuda a convertir la rotación del tornillo en movimiento hacia adelante.
Las propiedades de los materiales importan aquí. El grano seco, el cemento en polvo, el lodo húmedo y la arena se comportan de manera diferente dentro del transportador.
El peso del material ayuda a mantener el material a granel cerca del fondo del canal.
Por este motivo, los transportadores de tornillo horizontales suelen ser más fáciles de operar. El material permanece asentado y avanza de manera más predecible.
El transporte inclinado es más difícil. La gravedad empuja el material hacia atrás. Esto reduce la capacidad real y aumenta la demanda de energía.
Para el trabajo con transportador de tornillo inclinado , los diseñadores pueden ajustar el paso del tornillo, la velocidad, el estilo del tubo y la potencia del motor. La capacidad siempre debe confirmarse para el ángulo real.
El material de referencia señala que la capacidad real depende de la fluidez del material, el coeficiente de llenado y el coeficiente de inclinación.
Consejo: No utilice datos de capacidad horizontal para un transportador de tornillo inclinado sin corrección.
Diferentes configuraciones utilizan el mismo principio de funcionamiento básico del transportador de barrena . Sin embargo, cada estructura se adapta a diferentes necesidades de las plantas.
Un transportador de tornillo horizontal es el tipo más común.
Es adecuado para:
Transporte de corta y media distancia
Polvos y gránulos
Descarga controlada
Diseños industriales generales.
Flujo estable de material a granel
A menudo es más fácil de instalar y mantener que los sistemas con pendientes pronunciadas.
Un transportador de tornillo inclinado mueve el material hacia arriba en ángulo.
Ahorra espacio en el piso. Puede conectar equipos a diferentes alturas.
Sin embargo, puede tener menor capacidad. También es posible que necesite más potencia. El retroceso del material puede ocurrir cuando el ángulo, la velocidad o el diseño del tornillo son incorrectos.
Un transportador de tornillo tubular utiliza una carcasa de tubería cerrada.
Es adecuado para:
Materiales polvorientos
Instalaciones exteriores
Cemento en polvo
Cenizas volantes
polvo mineral
Mejor contención
Es útil cuando es importante controlar derrames y controlar el polvo.
Un transportador de tornillo tipo U utiliza una cubeta y una cubierta en forma de U.
Es adecuado para:
Fácil inspección
Transporte general de polvo
Diseños fáciles de mantener
Aplicaciones donde la limpieza del acceso es importante
A menudo se selecciona cuando los operadores necesitan acceso regular al tornillo y al canal.
Nota: La estructura correcta depende del comportamiento del material, no sólo del espacio de la planta.
La capacidad del transportador de tornillo no está determinada únicamente por el diámetro. Cambia con el material, la estructura, la velocidad, la tasa de llenado y el diseño.
Un diámetro de tornillo mayor generalmente aumenta la capacidad. El paso adecuado también mejora el rendimiento del transporte.
Una velocidad más alta puede aumentar el rendimiento. También puede aumentar el polvo, el desgaste, el calor, el ruido o la rotura del material.
Una estimación práctica de la capacidad debe considerar el diámetro, el paso, la velocidad, el factor de llenado, la densidad aparente y la inclinación.
Los materiales que fluyen libremente se mueven más fácilmente que los materiales pegajosos o abrasivos.
Los ejemplos incluyen:
Cemento en polvo
Grano
Arena
Lodo
Pellets de pienso
polvo químico
Ceniza
Fertilizante
Los materiales densos necesitan más torsión. Los materiales pegajosos pueden necesitar diseños de tornillos especiales. Los materiales abrasivos pueden requerir acero resistente al desgaste.
La cubeta no debe llenarse completamente durante el funcionamiento normal.
Una carga más alta puede aumentar la capacidad, pero también puede aumentar el bloqueo y el desgaste.
El material de referencia enumera el factor de llenado como un parámetro de capacidad importante. También proporciona valores de llenado más bajos para materiales abrasivos y valores más altos para materiales que fluyen libremente.
Los sistemas horizontales suelen conseguir una mejor capacidad.
A medida que aumenta el ángulo del transportador, el rendimiento real tiende a disminuir. Es posible que el sistema también necesite más potencia del motor.
Para aplicaciones largas, inclinadas o difíciles, los compradores deben confirmar la capacidad con el fabricante.
Consejo: proporcione la densidad del material, la humedad, el ángulo y el resultado requerido antes de solicitar un modelo final.
Muchos problemas se relacionan directamente con el flujo de material, el desgaste de los tornillos, el estado de los rodamientos y la estabilidad de la alimentación.
Las causas comunes incluyen:
Sobrealimentación
Materiales pegajosos
Mal diseño de entrada
Paso de tornillo incorrecto
Acumulación de material alrededor de los rodamientos
Demasiada carga a través
Las soluciones prácticas incluyen:
Controlar la velocidad de avance
Utilice un diseño de tornillo adecuado
Agregar acceso de limpieza
Mejorar el flujo de descarga
Considere el diseño sin eje para material pegajoso
El rendimiento reducido puede deberse a paletas desgastadas, baja velocidad, espacio libre excesivo, mala fluidez o inclinación incorrecta.
Cuando el vuelo se desgasta, pierde eficiencia de empuje. El material puede deslizarse o acumularse dentro del canal.
Para materiales abrasivos, inspeccione el borde de la paleta con regularidad.
La vibración puede indicar desalineación del eje, eje del tornillo doblado, cojinetes desgastados, carga desigual o soportes flojos.
No se debe ignorar. La vibración puede dañar los cojinetes, los sellos, los acoplamientos y la cubeta.
Los rodamientos pueden sobrecalentarse cuando entra polvo abrasivo en el área del rodamiento. La mala lubricación y la desalineación también aumentan la fricción.
La inspección periódica es importante porque los rodamientos permiten una rotación suave del tornillo.
El material de referencia enumera el bloqueo de material, el sobrecalentamiento de los cojinetes colgantes, el rendimiento reducido y la vibración excesiva como problemas comunes de solución de problemas de los transportadores de tornillo.
Problema | Causa probable | Comprobación práctica |
|---|---|---|
Bloqueo | Sobrealimentación o material pegajoso | Verifique la entrada y la velocidad de alimentación |
Capacidad baja | Vuelo desgastado o baja velocidad. | Inspeccionar autorización de vuelo |
Vibración | Desalineación o carga desigual | Comprobar eje y soportes. |
Calor del rodamiento | Entrada de polvo o mala lubricación | Inspeccionar sellos y grasa. |
Fuga de polvo | Mal sellado | Revisar tapas y juntas |
Consejo: Detenga el transportador antes de la inspección. Los procedimientos de bloqueo deben seguir las reglas de seguridad del sitio.
Una buena selección comienza con el principio de funcionamiento. El sistema debe coincidir con el material, el diseño, la capacidad y el proceso.
Verifique primero estas propiedades del material:
densidad aparente
Tamaño de partícula
nivel de humedad
Abrasividad
Pegajosidad
Temperatura
Corrosividad
Fluidez
Un transportador de tornillo para material a granel para cemento puede necesitar una construcción diferente a la de uno para granos o pellets de pienso.
Elija la estructura según el trabajo:
Estructura | Mejor uso |
|---|---|
Transportador de tornillo tipo U | Fácil inspección y mantenimiento |
Transportador de tornillo para tubos | Transporte cerrado y control de polvo. |
Transportador de tornillo de cemento | Transferencia de cemento y polvo. |
Transportador de tornillo sin eje | Materiales pegajosos o parecidos a lodos |
alimentador de tornillo | Alimentación controlada desde tolvas |
La categoría de productos de PK Machinery incluye transportadores de tornillo para tubos, transportadores de tornillo tipo U y transportadores de tornillo para cemento. Sus páginas sobre transportadores de tornillo industriales también mencionan materiales en polvo, granulados y en bloques pequeños, como cemento, carbón pulverizado, cereales, fertilizantes, cenizas, arena y coque.
Antes de la selección final, confirme:
Rendimiento requerido
Distancia de transporte
Posición de entrada
Posición de salida
Ángulo de instalación
potencia del motor
ciclo de trabajo
Requisito de control de polvo
Acceso de mantenimiento
Estos detalles ayudan al fabricante a verificar el tamaño, el paso, la velocidad, el reductor y la potencia del tornillo.
La selección del transportador de tornillo no se trata solo de diámetro y longitud.
Los compradores deben proporcionar datos de materiales, planos de diseño, requisitos de capacidad y condiciones de trabajo. Esto ayuda a evitar un flujo deficiente, un alto desgaste, una capacidad débil y tiempos de inactividad futuros.
PK Machinery se describe a sí mismo como un fabricante de equipos de manipulación de materiales a granel con más de 50 años de desarrollo en equipos de cribado y transporte.
Nota: Marque los ejemplos de capacidad como 'necesita verificación' hasta que las pruebas del material confirmen el comportamiento real del flujo.
Entonces, ¿cómo funciona un transportador de tornillo?
Un transportador de tornillo funciona mediante el uso de un tornillo giratorio impulsado por motor para empujar el material a granel a través de un canal o tubo. El material ingresa por la entrada de alimentación, avanza bajo empuje axial, permanece contenido en la carcasa y sale por la salida de descarga.
Los principales factores de trabajo incluyen:
potencia del motor
Diseño de vuelo de tornillo
Estructura de canal o tubo
Fricción de materiales
Empuje axial
Fluidez
Tasa de llenado
Soporte de rodamiento
Ángulo del transportador
Comprender el principio de funcionamiento del transportador de tornillo ayuda a los compradores a elegir el tipo de transportador correcto. También les ayuda a evitar obstrucciones, reducir el desgaste, mejorar el manejo de materiales y mantener una eficiencia de transporte estable.
Para cemento, granos, piensos, polvo químico, cenizas, arena u otros materiales a granel, los compradores deben compartir las características del material, las necesidades de capacidad, la distancia de transporte y el diseño de la instalación con PK Machinery. Esto permite al equipo de ingeniería recomendar una solución de transportador de tornillo adecuada.
Un transportador de tornillo correctamente seleccionado no es sólo una simple máquina de transferencia. Es una parte clave de una línea de manipulación de materiales a granel estable y eficiente.
Para proyectos de manipulación de materiales a granel, PK Machinery ofrece transportadores de tornillo y otros equipos de transporte adaptados a características específicas de los materiales y diseños de plantas. Los compradores deben proporcionar las propiedades del material, los objetivos de capacidad, la distancia de transporte, las posiciones de entrada y salida y las condiciones de instalación para recibir una recomendación adecuada.
Explore las soluciones de transportadores de tornillo de PK Machinery.
R: Un transportador de tornillo utiliza tramos transportadores giratorios para empujar el material a granel desde la entrada hasta la salida de descarga.
R: El principio de funcionamiento del transportador de tornillo depende de la rotación del motor, el empuje axial, la fricción del canal y el flujo de material controlado.
R: Las piezas principales incluyen el motor, el tornillo, el eje, el canal, la entrada, la salida, los cojinetes y los sellos.
R: El flujo de material del transportador de tornillo afecta la capacidad, el riesgo de bloqueo, el desgaste, la demanda de energía y la estabilidad de la descarga.
R: Un transportador de tornillo inclinado levanta el material hacia arriba, pero la capacidad disminuye a medida que aumenta el ángulo.
R: Un transportador de tornillo sin fin y un transportador de tornillo generalmente se refieren al mismo equipo de manejo de materiales.
R: El costo depende del tamaño, longitud, material, capacidad, potencia del motor, tipo de carcasa y personalización.
R: Revise periódicamente los cojinetes, los sellos, el desgaste de los tornillos, la velocidad de avance, la alineación y la acumulación de material.
